Ribet Desjardins Berlioz

Message par christophe d »

ribet desjardins berlioz
Longtemps que je veux m’initier pour pas cher aux tubes et je recherchais un petit poste pour écouter la radio le matin sous ma douche. Comme je n’exigeais pas un poste waterproof, il fallait qu’il soit puissant pour bien l’entendre…

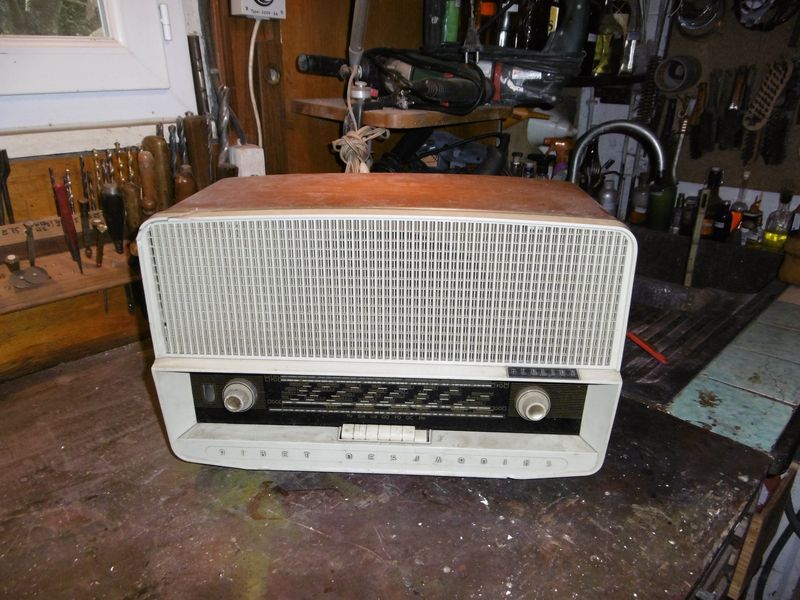

Bien que je préfère le look art déco des TSF des années antérieures, j’ai craqué (5 euros) pour celui-ci, peu coté et assez récent des années 60.
Pourquoi ? Parce qu’il a la bande FM, bien sur ! Et puis il m’a fait de la peine, tout mouillé sous la pluie printanière d’un vide grenier :pleure2: … Mais premier écart : il n’est pas petit, même énorme et très lourd
Voici la doc, impossible à trouver sur le net, mais vive le forum et celui qui me l’a fourni sur le champ…
Berlioz_maintenance.pdf
(1.43 Mio) Téléchargé 929 fois

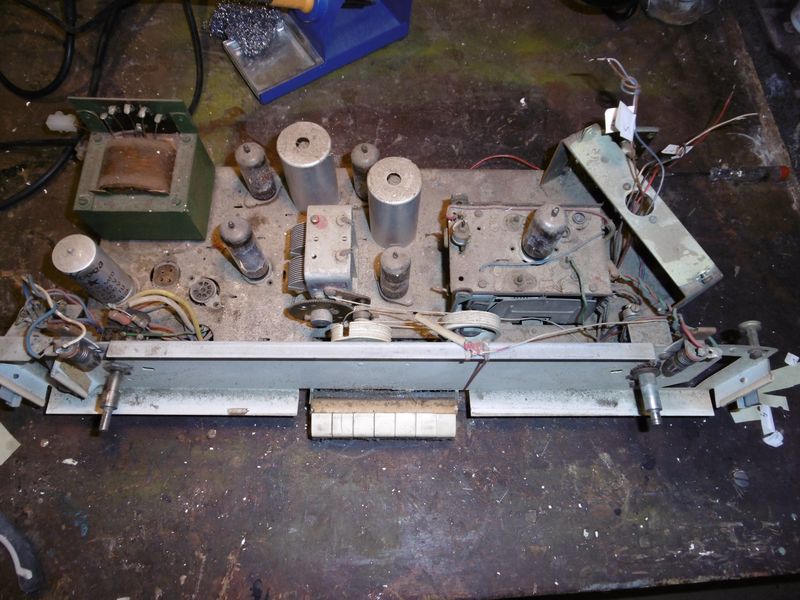

Rentré à la maison ; il ne fonctionne pas du tout.

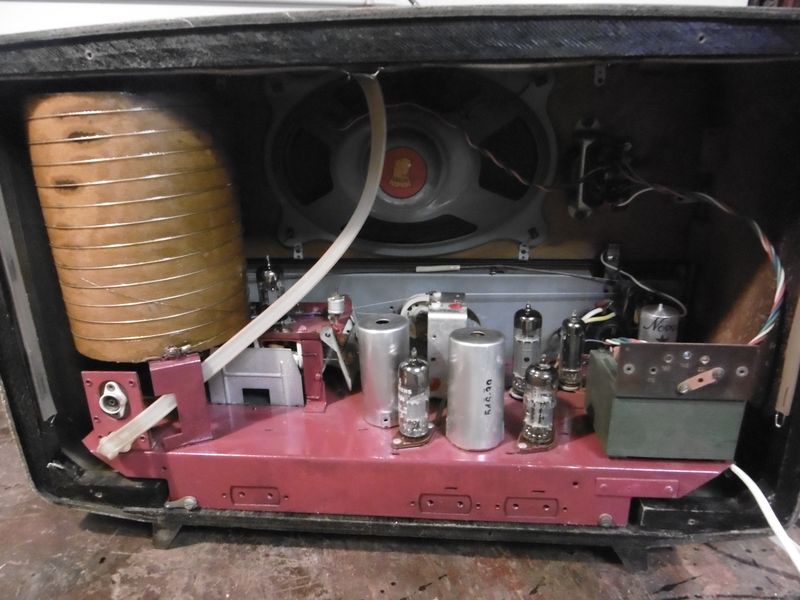

Il est très très sale et un essai de mise sous tension fait immédiatement fumer le transfo…Normal, il manque une lampe, Je n’avais même pas vu : j’apprendrais bien plus tard que c’est celle qui redresse le courant

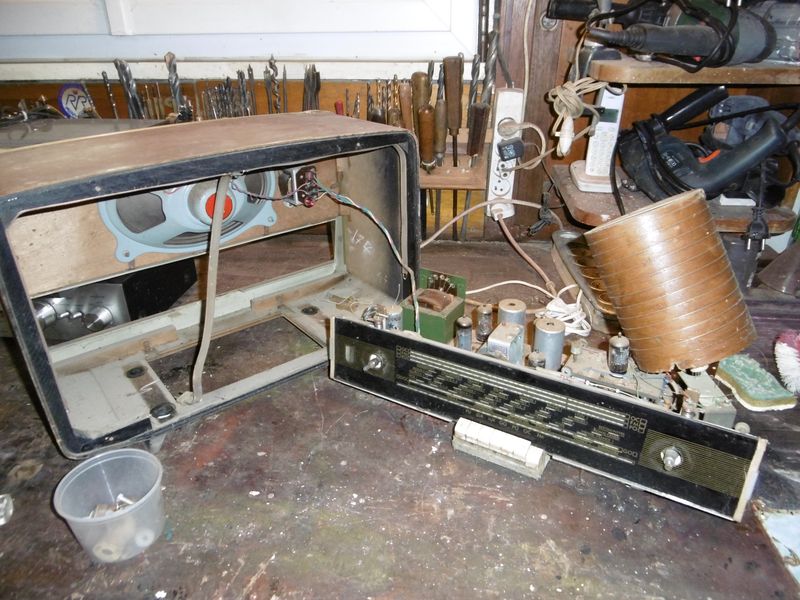

Bon tout le monde dehors, l’antenne GO rotative se casse la gueule ; c’est la tour de Pise, complètement déchirée à sa base :tinostar:

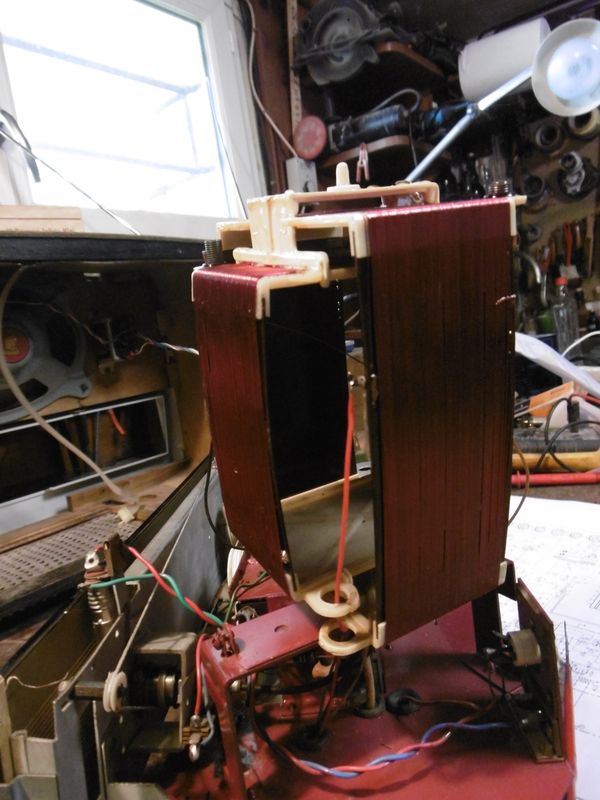

La voici, retirée de son enveloppe en carton : 5 fils à dessouder et bien repérer avec des étiquettes et photos.

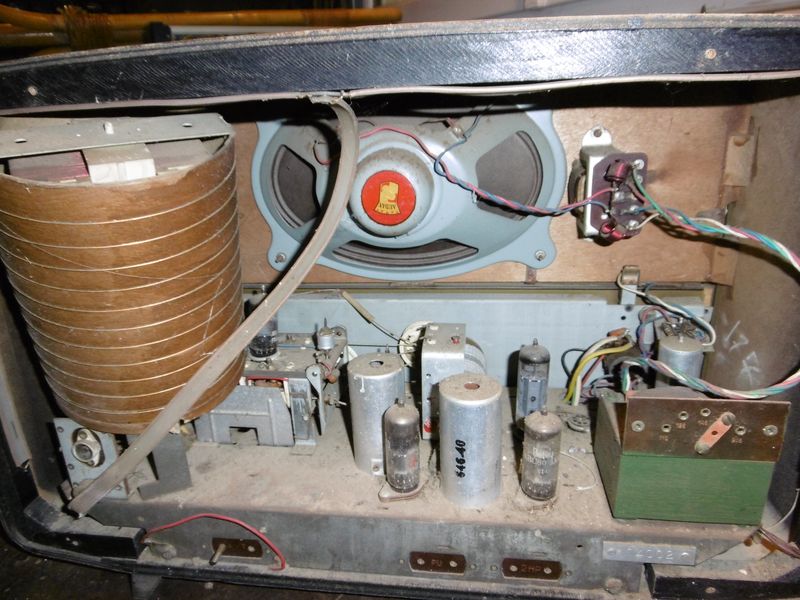

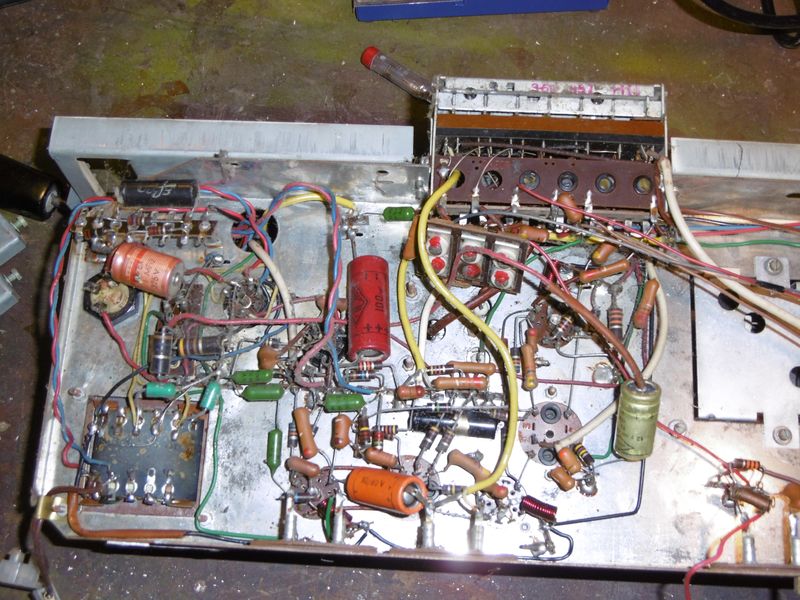

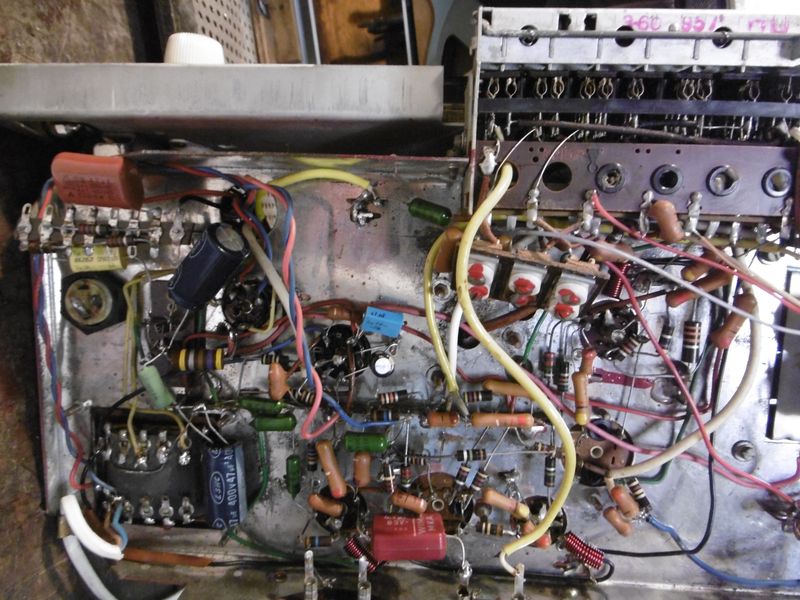

Le dessous, avec ses condos probablement HS

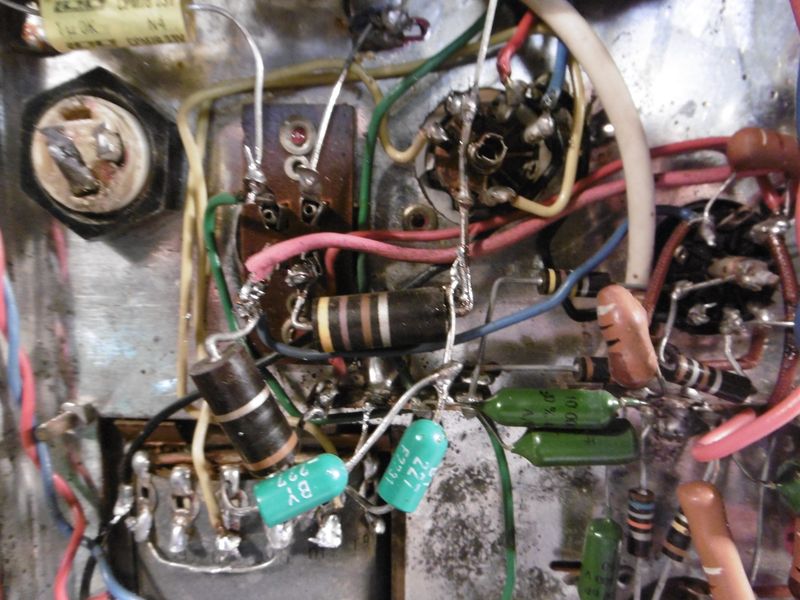

Il me faudra du temps pour comprendre que les petits trucs verts près du transfo sont des ancêtres des diodes, absentes du schéma, ajoutés pour remplacer la lampe de redressement :o .
Vous recherchez un peu de poussière vintage ? Je peux vous en céder pour pas cher.
C'est parce que la vitesse du son est très inférieure à celle de la lumière que tant de personnes paraissent brillantes avant d'avoir l'air connes.
Avatar du membre
christophe d
Membre honoraire
Messages : 481
Enregistré le : dim. 2 févr. 2014 22:12
Localisation : le perray 78

Re: Ribet Desjardins Berlioz

Message par christophe d »

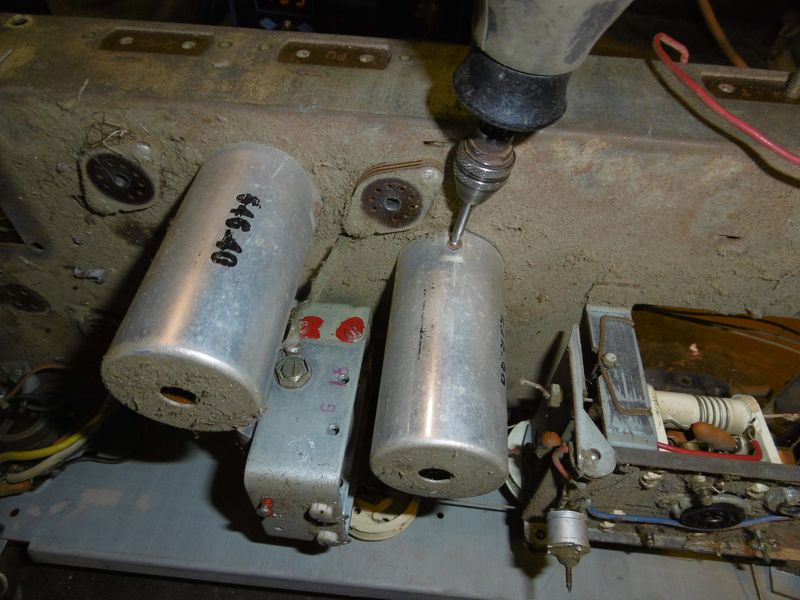

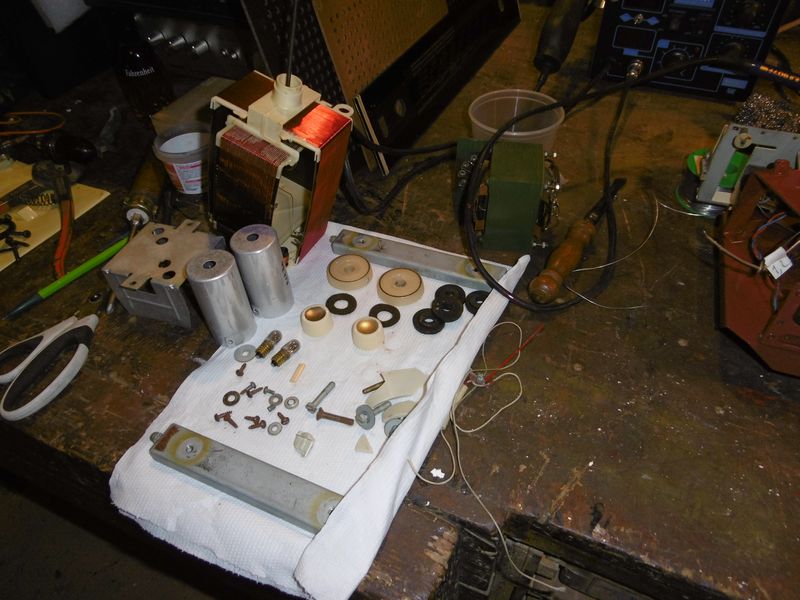

Ces caches machins sont sertis, et je veux savoir si il n’y a pas de l’or dedans ;supersmil: .
C’est quoi ces bidules ? Un ancêtre du relais :gne: ?
Il y a aussi une petite trappe avec des bijoux cachés, je n’y ferais rien, pas de chimiques…

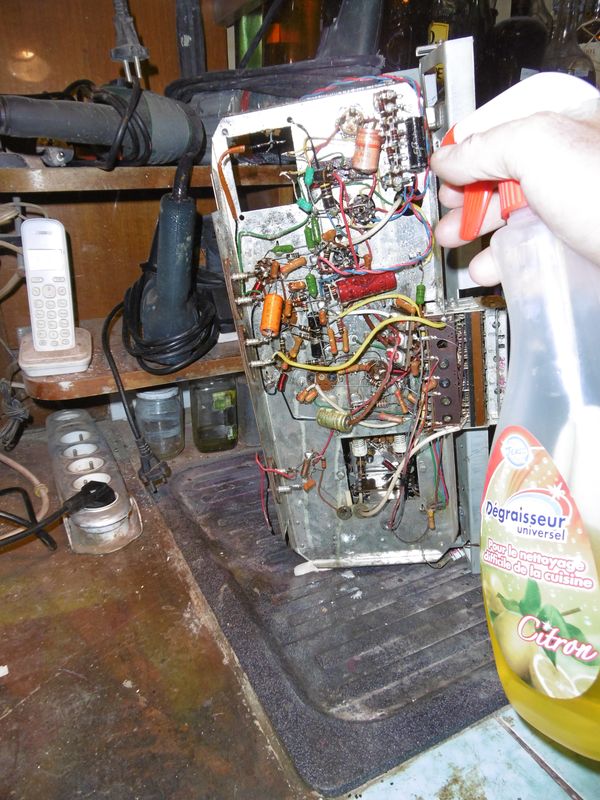

Bon, moi je ne supporte pas les crados, la poussière; je la stérilise, l'atomise j’éparpille !

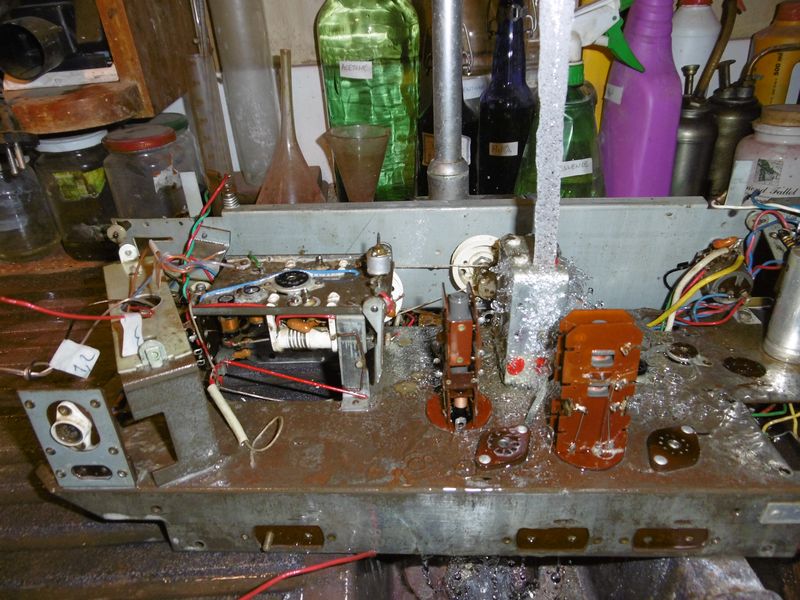

Puis rinçage à grande eau : je disperse !
Séchage à grand vent immédiat : je ventile !

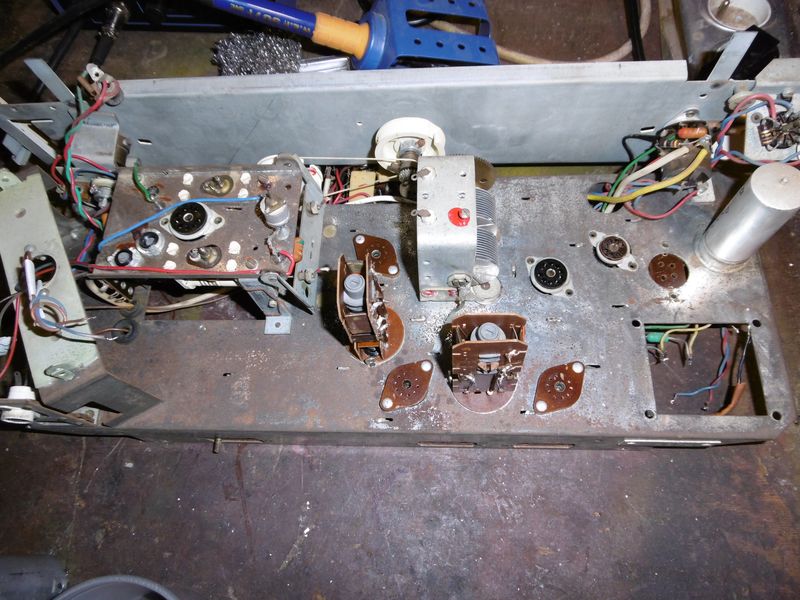

C’est propre et inodore mais c’est quand même moche, il faudrait rechromer, mais je n’en ai pas
Alors ce sera une petite couleur discrète de la maison :ange: , c’est dommage mais ça ne se verra même pas après.
C'est parce que la vitesse du son est très inférieure à celle de la lumière que tant de personnes paraissent brillantes avant d'avoir l'air connes.
Avatar du membre
christophe d
Membre honoraire
Messages : 481
Enregistré le : dim. 2 févr. 2014 22:12
Localisation : le perray 78

Re: Ribet Desjardins Berlioz

Message par christophe d »

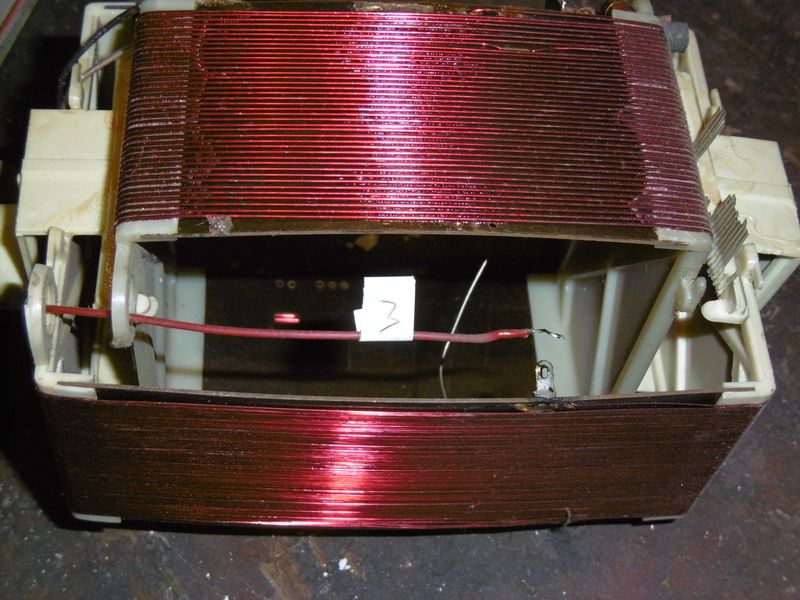

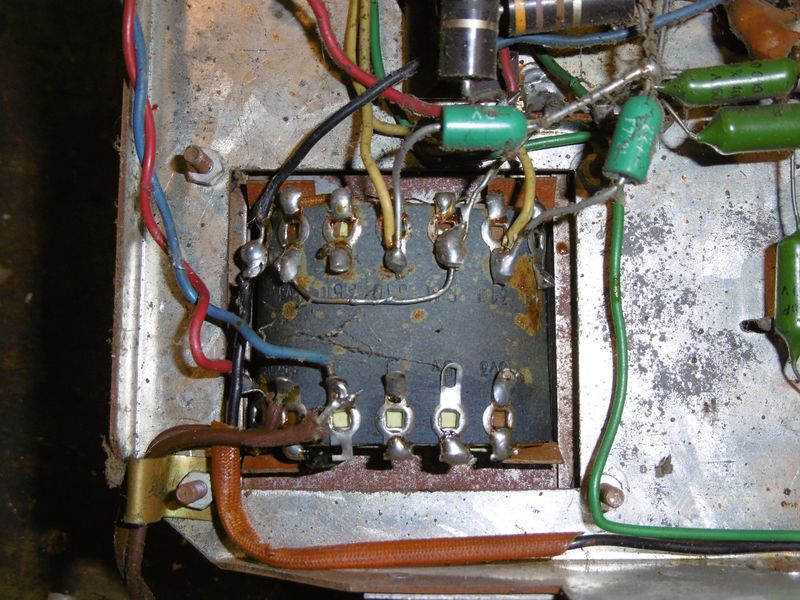

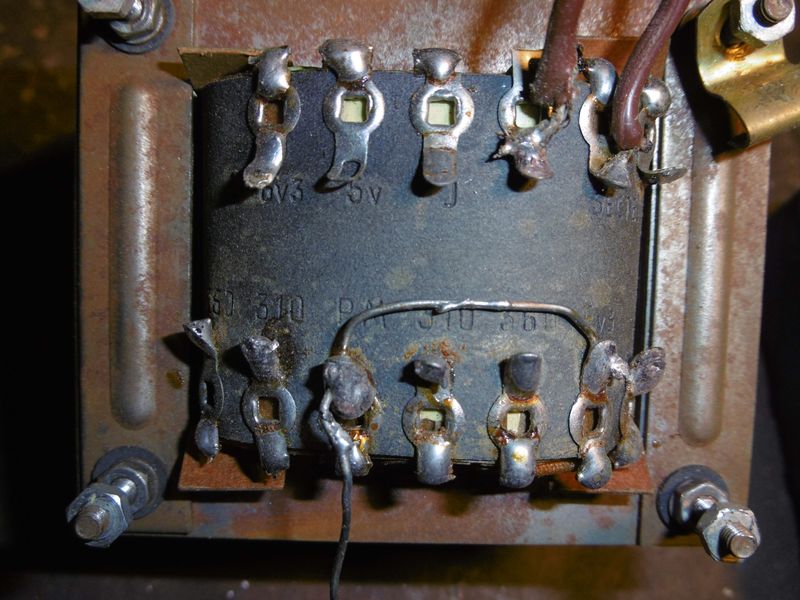

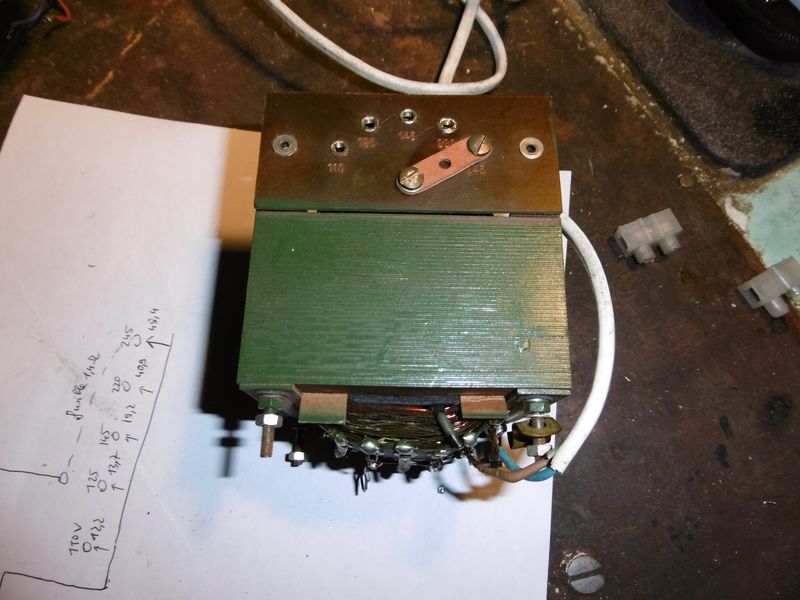

Le transfo est démonté : sympa, des indications de voltage sont présentes.
Passage en 240V pour commencer

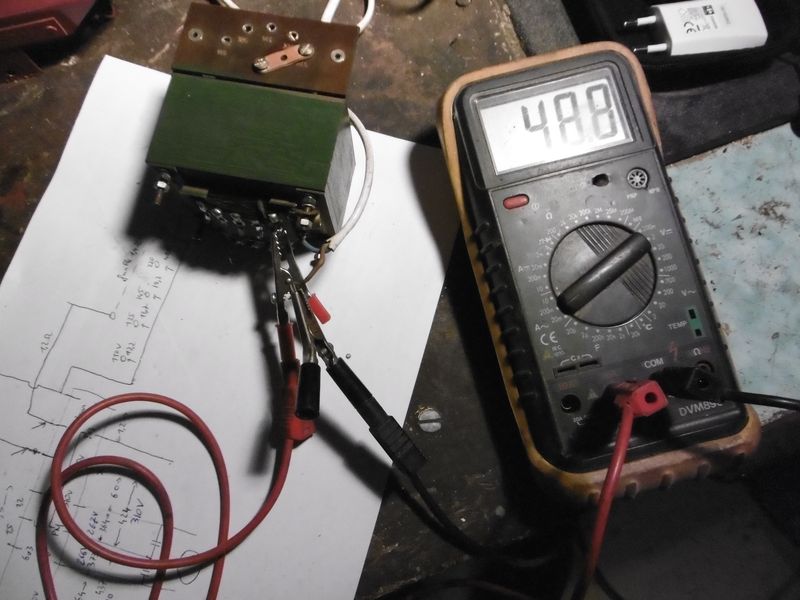

Et vérif des tensions, vu qu’il avait bien chauffé :/

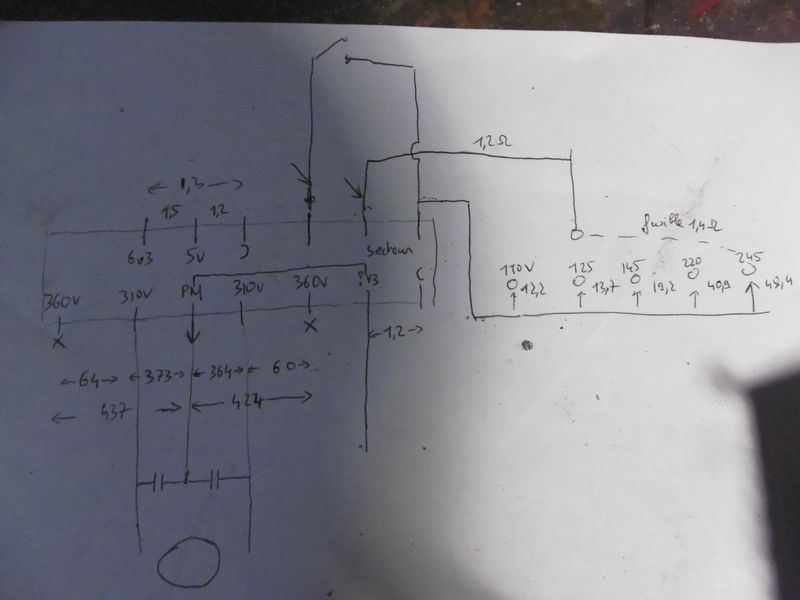

Je pensais qu’il avait un problème, mais non, tout est OK: j’ai fais mon petit schéma pour comprendre (pas vous, moi, c'est codé)

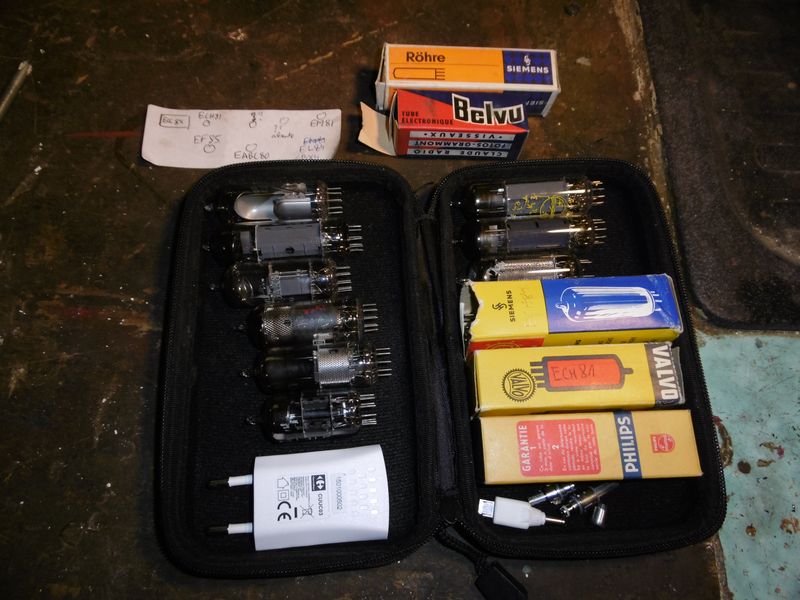

Entretemps j’ai trouvé la lampe manquante et même d’autres, présentes dans un stock que j’avais dans un coin, y a plein de coins chez moi.

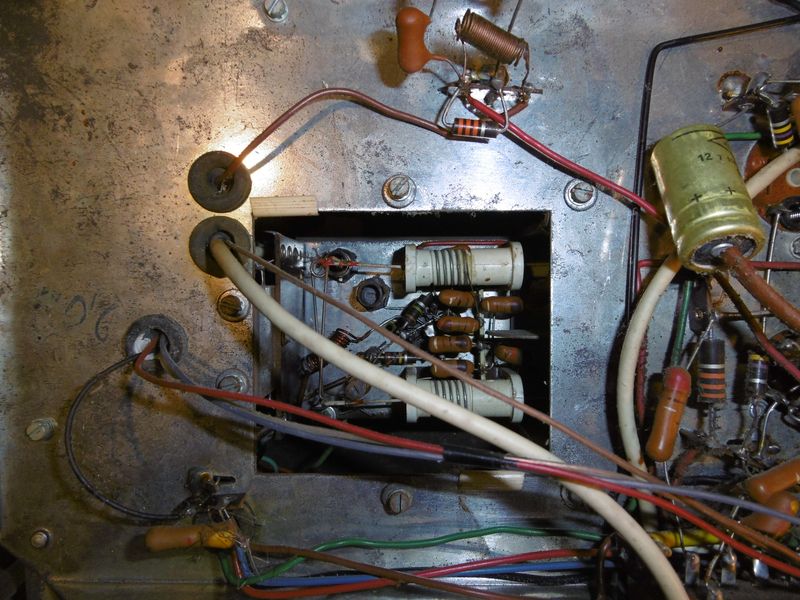

Je commence vraiment, une patte du gros condo de filtrage en haut à droite me reste dans la main :autralia: ! Les deux grosses résistances de puissance au centre ont complètement dérivées…
Pas facile à retirer celui la, il a déjà le goudron, il lui manque les plumes…

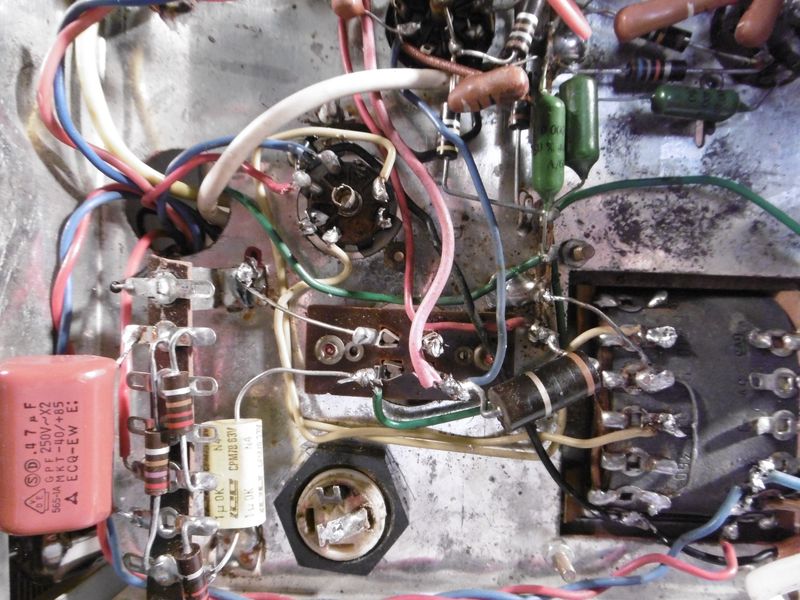

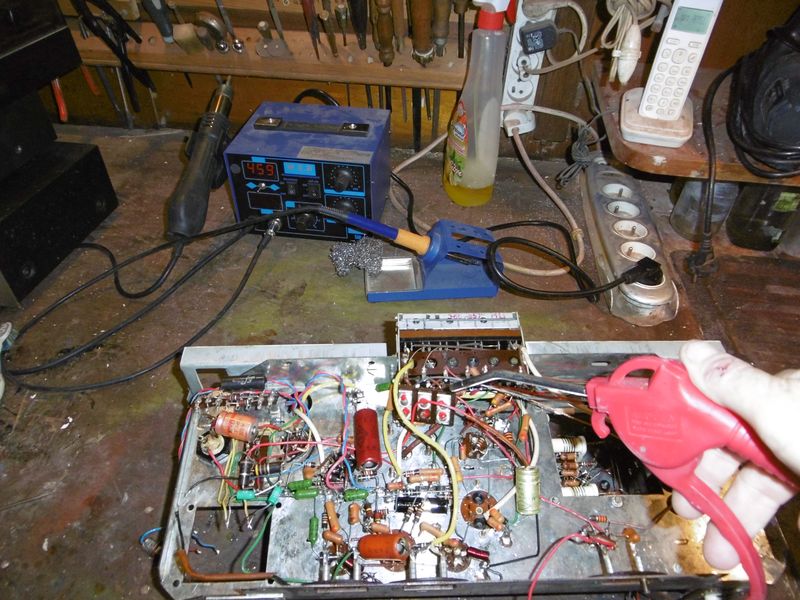

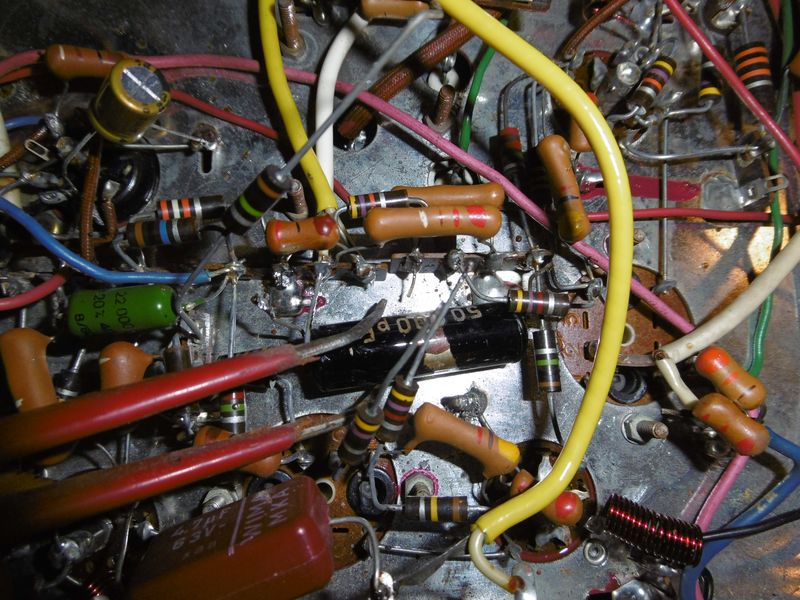

Deux nouveaux condos visibles en bas à gauche : si je peux j’évite les chimiques. Les trucs vert redresseurs de rien du tout sont passés à la trappe :baston:
C'est parce que la vitesse du son est très inférieure à celle de la lumière que tant de personnes paraissent brillantes avant d'avoir l'air connes.
Avatar du membre
christophe d
Membre honoraire
Messages : 481
Enregistré le : dim. 2 févr. 2014 22:12
Localisation : le perray 78

Re: Ribet Desjardins Berlioz

Message par christophe d »

Le chimique de filtrage est laissé en place pour la déco et un autre neuf est quelque part dans ce bazar :pascompris:

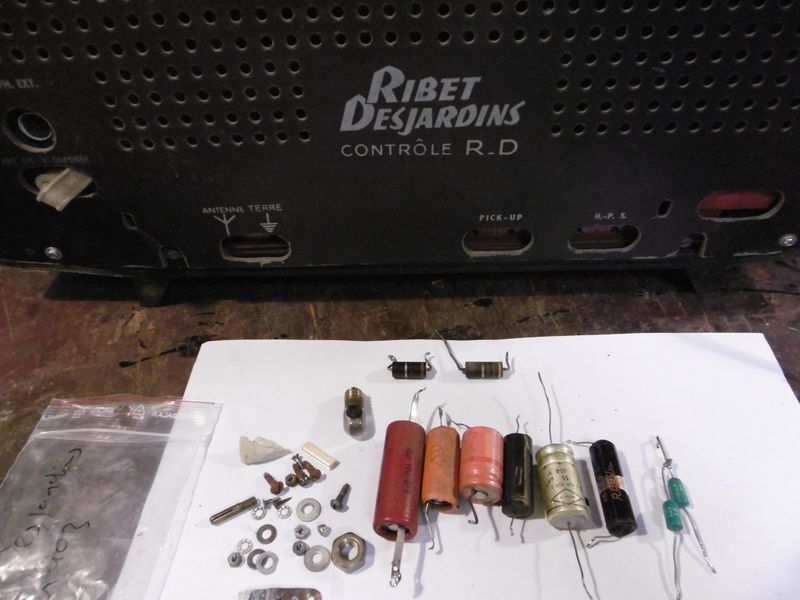

Paix à leur âme, pas grand-chose à remplacer mais pas toujours faciles à extraire, un peu comme nos dents :tinostar:

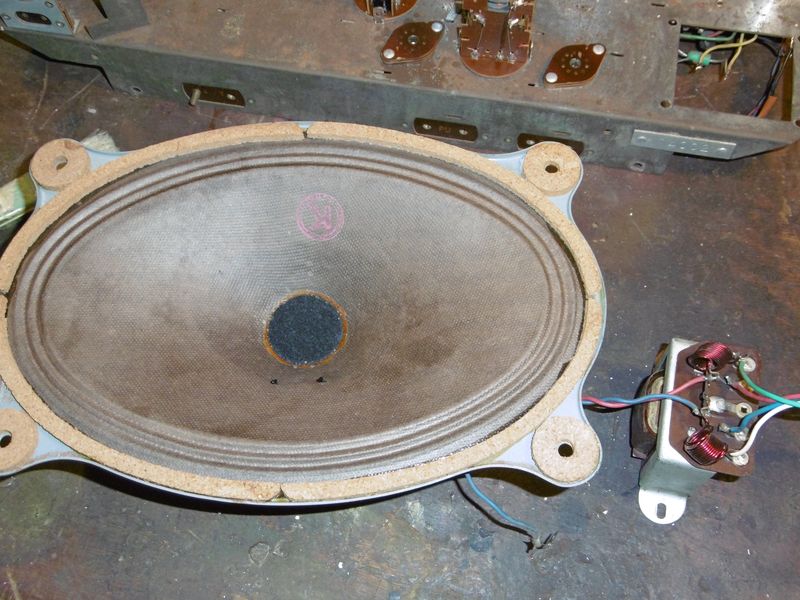

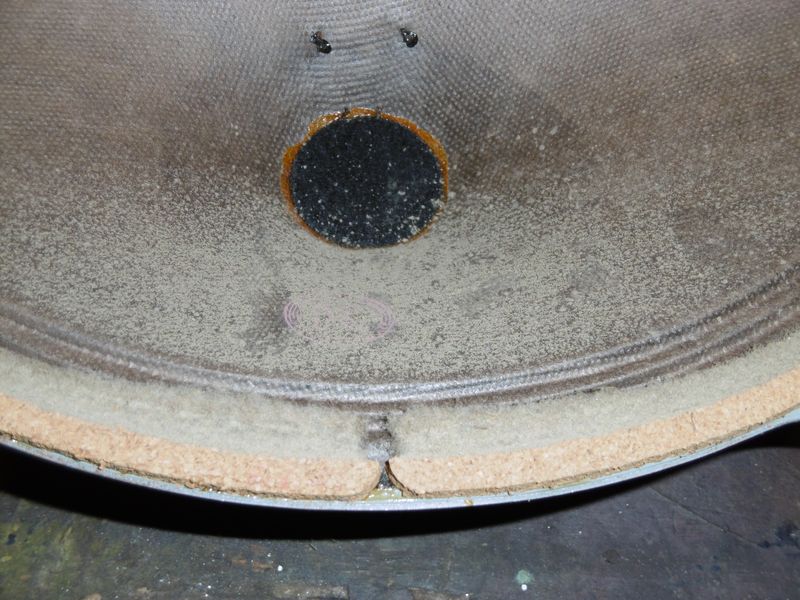

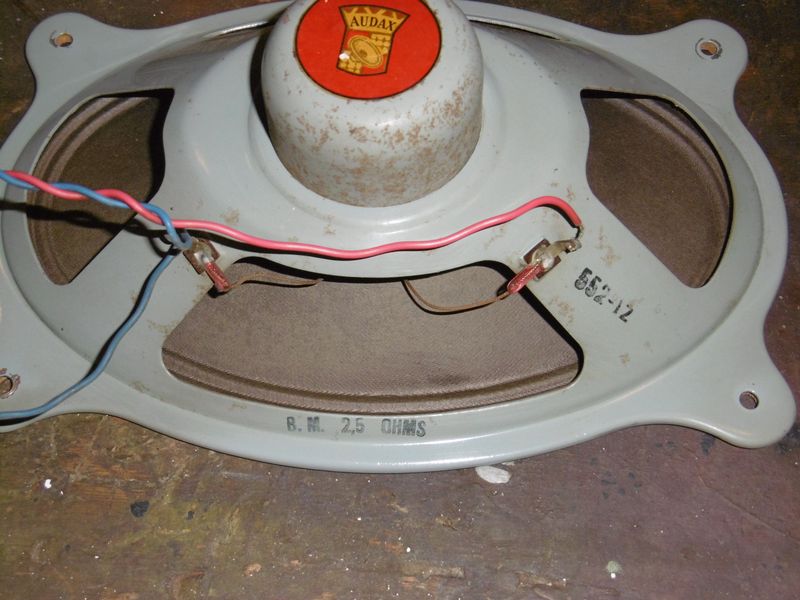

Le HP n’a pas vibré depuis un bail.
C’est un audax, of course, toujours dans la course :cool: .
Le voilà tout propre (éponge humide)

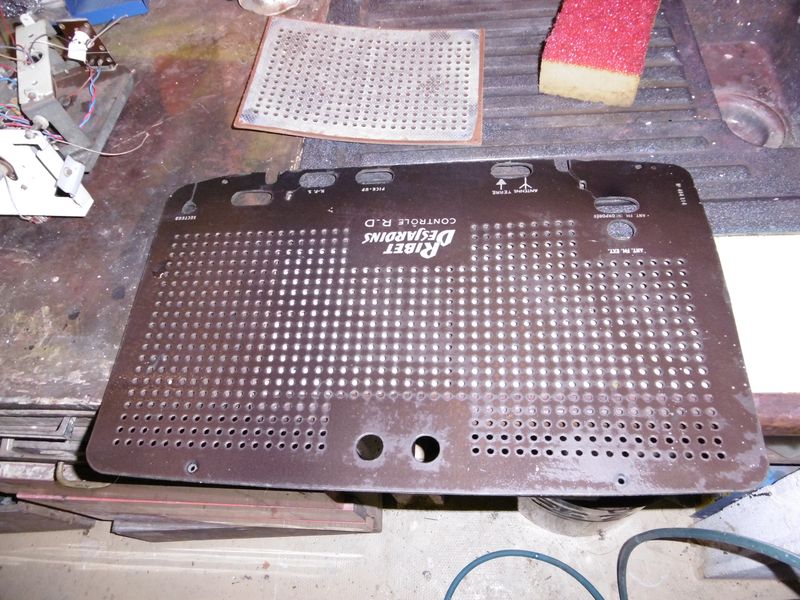

Pareil pour les grilles en carton, avec un peu de liquide vaisselle quand même.
La façade verre a une sérigraphie costaud : éponge et liquide vaisselle aussi.

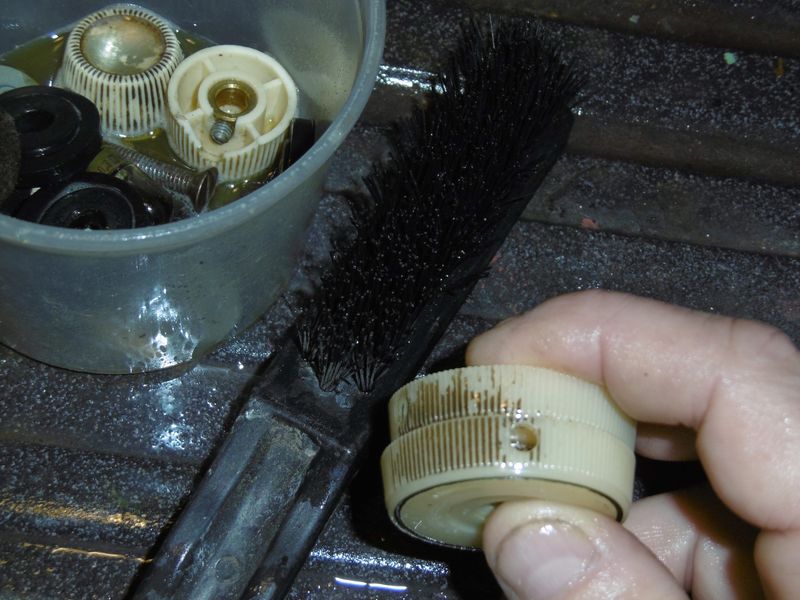

Pour le boutons, il faudra laisser tremper dans je ne sais plus quoi (une boisson d’homme sans doute [:cerveau picole] )et une brosse dure en plus pour retrouver l’ivoire d’origine
C'est parce que la vitesse du son est très inférieure à celle de la lumière que tant de personnes paraissent brillantes avant d'avoir l'air connes.
Avatar du membre
Sudiste
Super membre
Messages : 819
Enregistré le : lun. 17 août 2015 16:52
Localisation : Marseille

Re: Ribet Desjardins Berlioz

Message par Sudiste »

j'adore !!!...vivement la suite :bounce:
Christian
Avatar du membre
CHARLES33
Membre no life
Messages : 3060
Enregistré le : sam. 1 mai 2010 10:13
Localisation : Pas loin de chez Alain

Re: Ribet Desjardins Berlioz

Message par CHARLES33 »

Trop fort Christophe, trop fort :prosterne:
sans gopro c'est super. Illustres membres d'AV applaudissez.
Moi aussi je veux un réveil matin comme celui-ci :cheer:
Avatar du membre
christophe d
Membre honoraire
Messages : 481
Enregistré le : dim. 2 févr. 2014 22:12
Localisation : le perray 78

Re: Ribet Desjardins Berlioz

Message par christophe d »

Ah!Ah! Charles a de suite repéré l'absence de ma très chère Gopro avec ses courbes Vassareliennes, juste un bête APN lumix tout neuf… mais vous inquiétez pas, elle reviendra.
Voici donc la suite post dinatoire(ah, les cèpes et autres champi cette année, vive le réchauffement climatique :jesors: ):

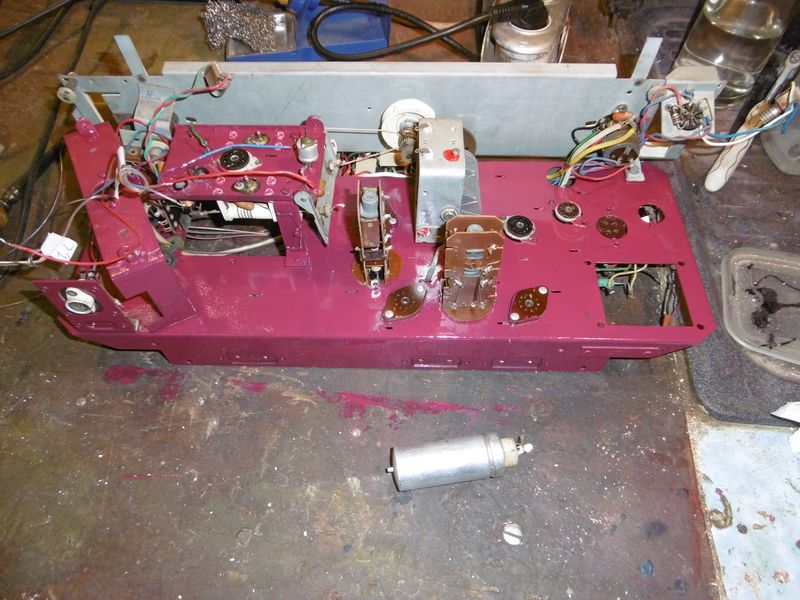

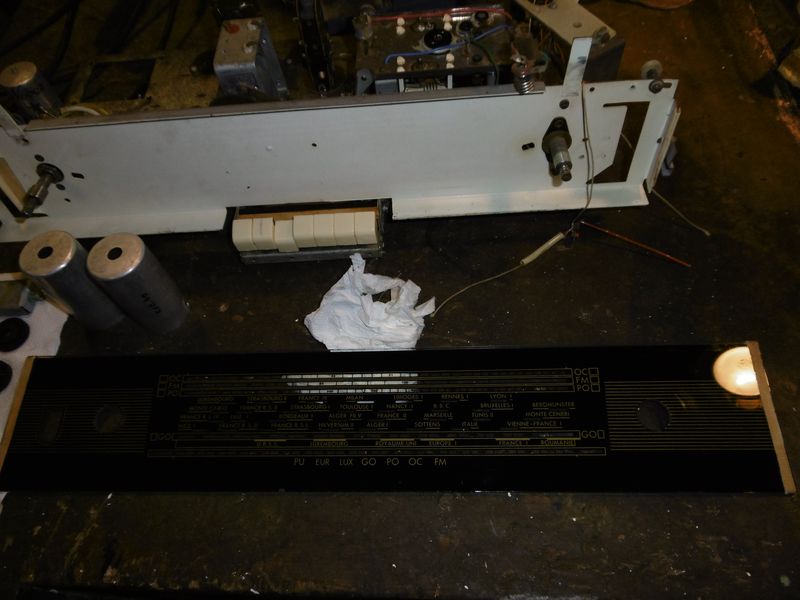

Voilà, tout ce petit monde est propre

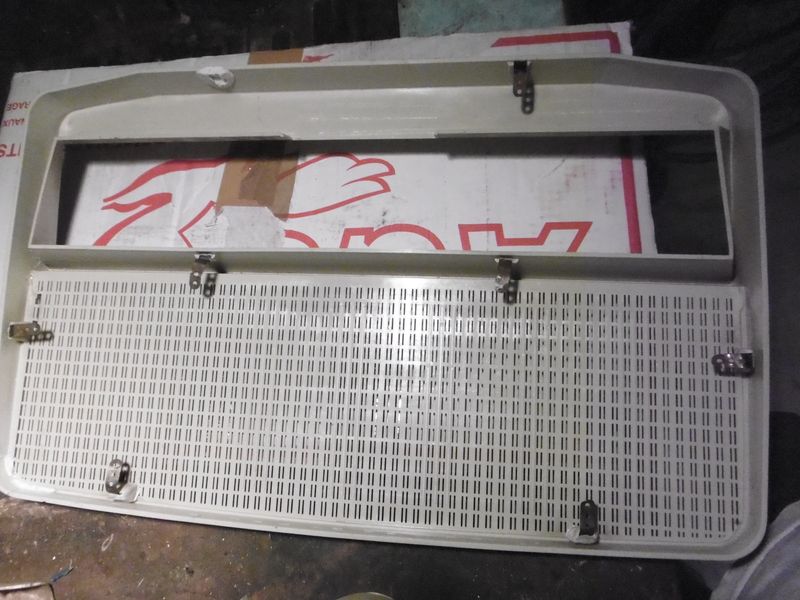

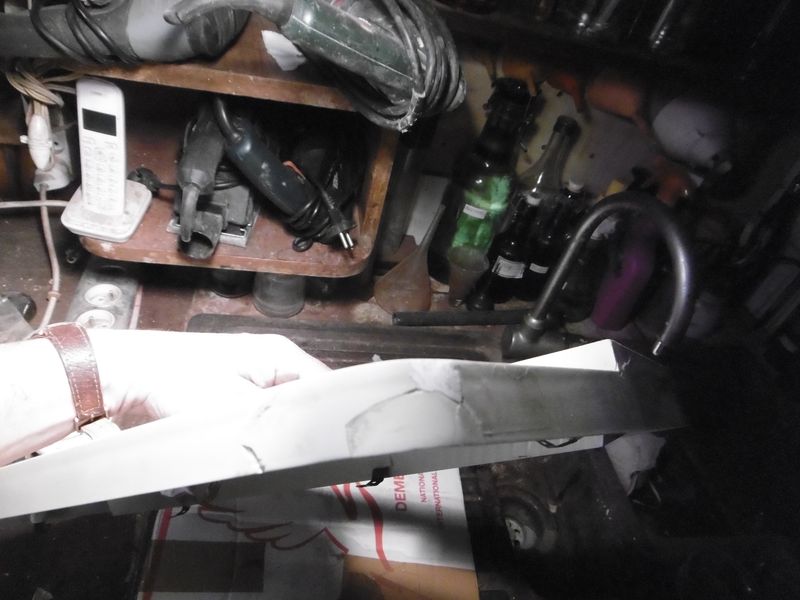

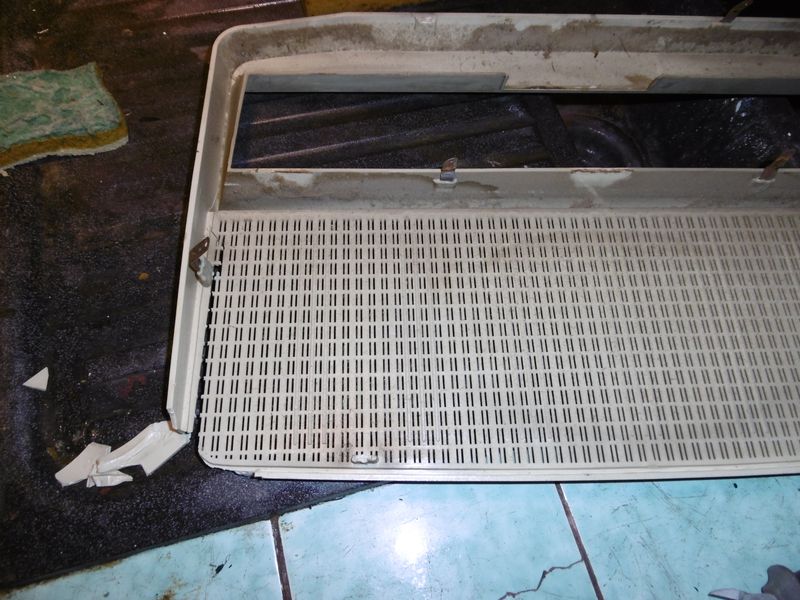

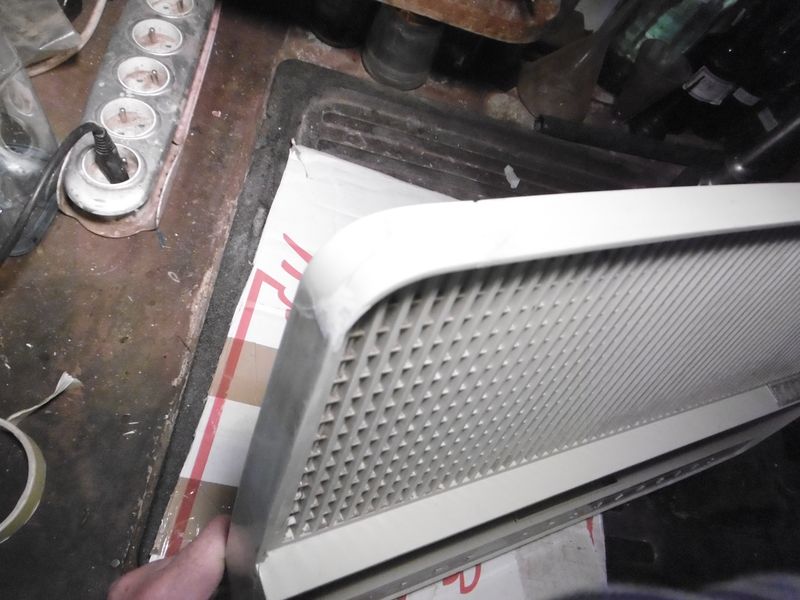

Mais la façade est dans un sale état, tenue par du ruban adhésif :cfou:
Les petits bouts sont recollés à la sciano quand c’est possible et les manquants sont bouchés avec une bi composant.
Puis ponçage à la mimine.
Pareil pour les attaches cassées

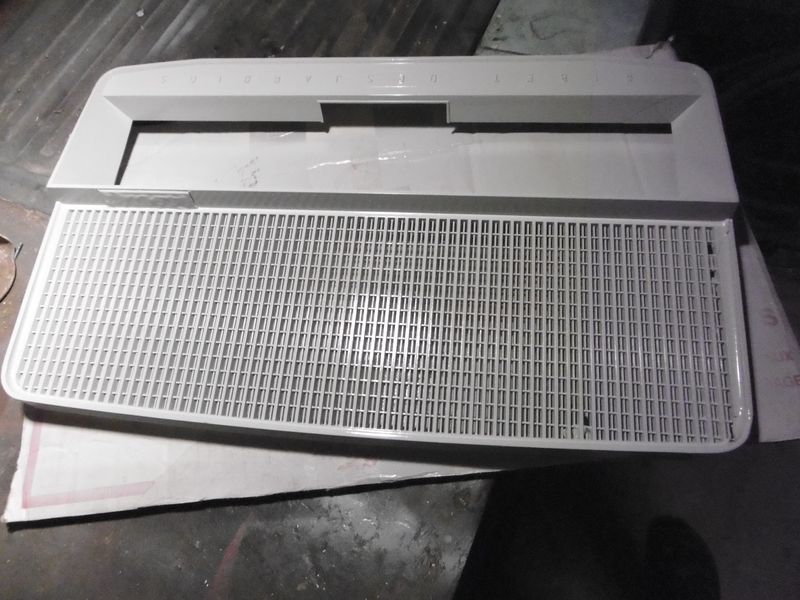

Et un petit coup de peinture bombe. Je voulais une couleur délirante, mais le WAF me l’a interdit :danger:
C'est parce que la vitesse du son est très inférieure à celle de la lumière que tant de personnes paraissent brillantes avant d'avoir l'air connes.
Avatar du membre
christophe d
Membre honoraire
Messages : 481
Enregistré le : dim. 2 févr. 2014 22:12
Localisation : le perray 78

Re: Ribet Desjardins Berlioz

Message par christophe d »

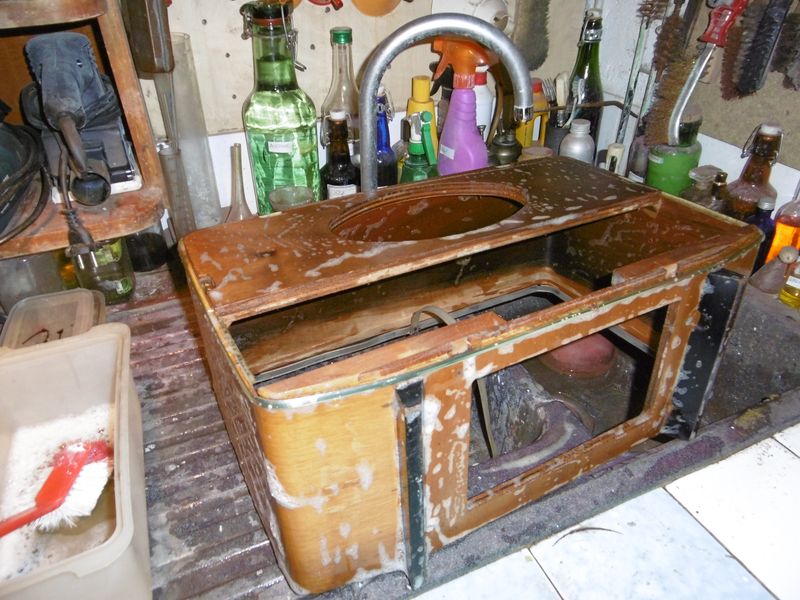

Maniaque du propre ? Même les placages sous l’eau. Faut juste aller vite… :stress:

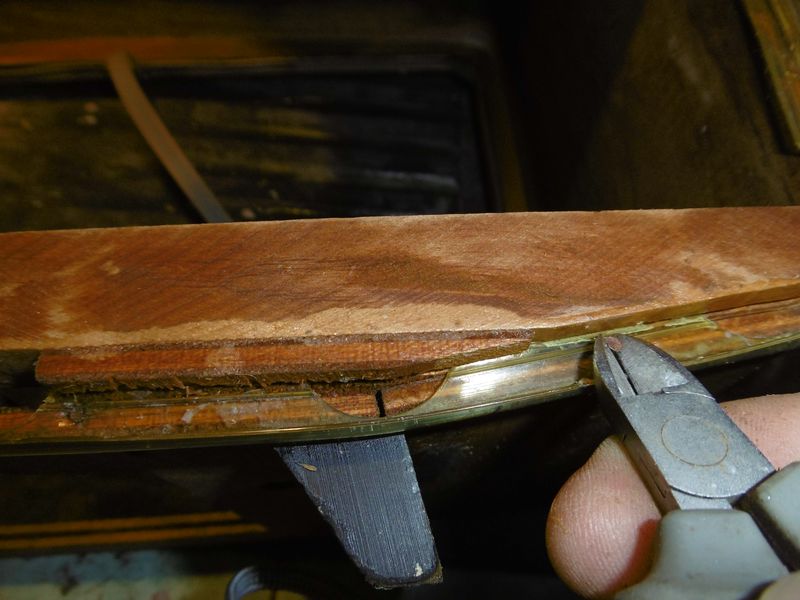

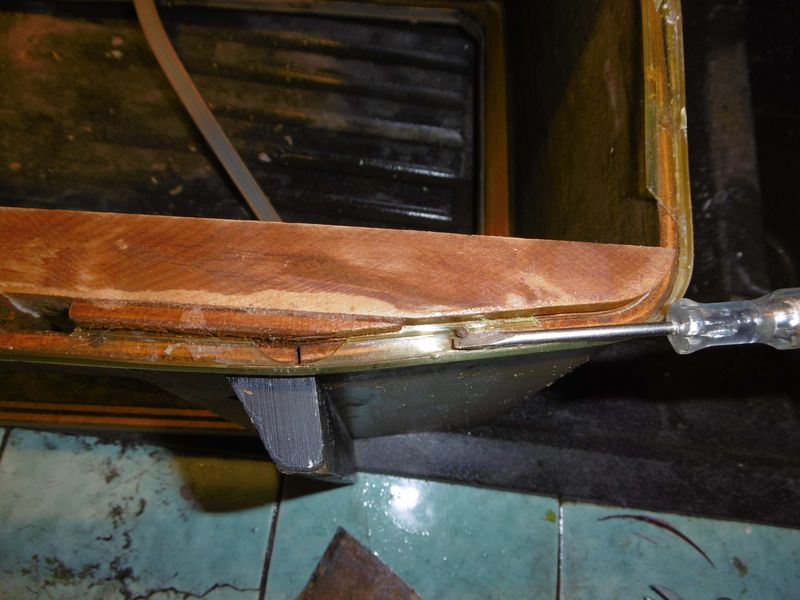

Le démontage des plastoc dorés tout cassés aussi est coton : impossible de passer une tenaille :colere: , il faut soulever les têtes de clous,ce que le bain précédent facilite en ramollissant le bois
Et prendre une pince après

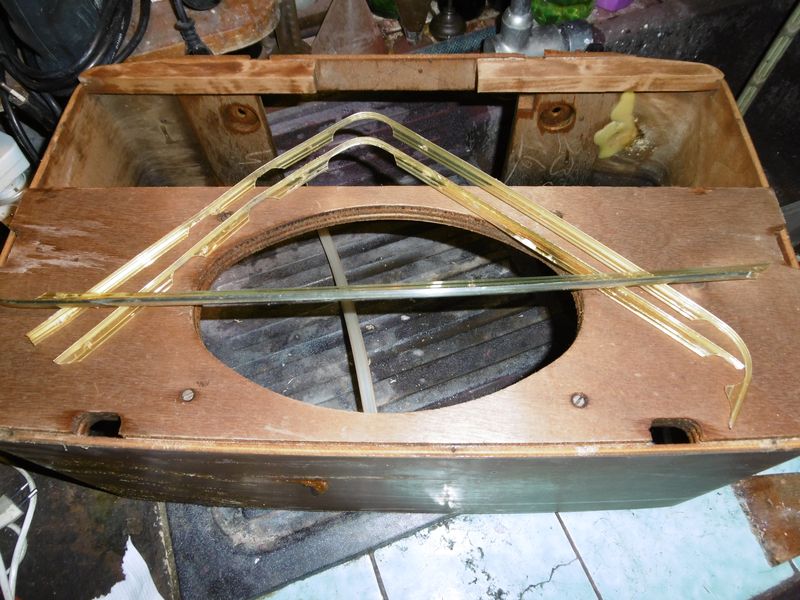

Voici l’or en barres que je remettrais après.

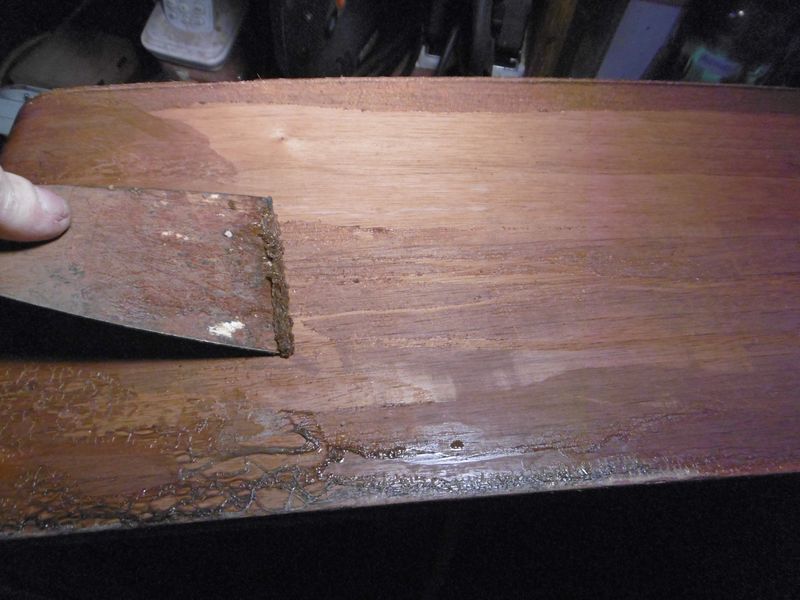

Comme d’hab, bain d’acétone et spatule pour le vernis dégueu :vomi:
Finir au sopalin…
Petit ponçage au 600 puis laine d’acier.

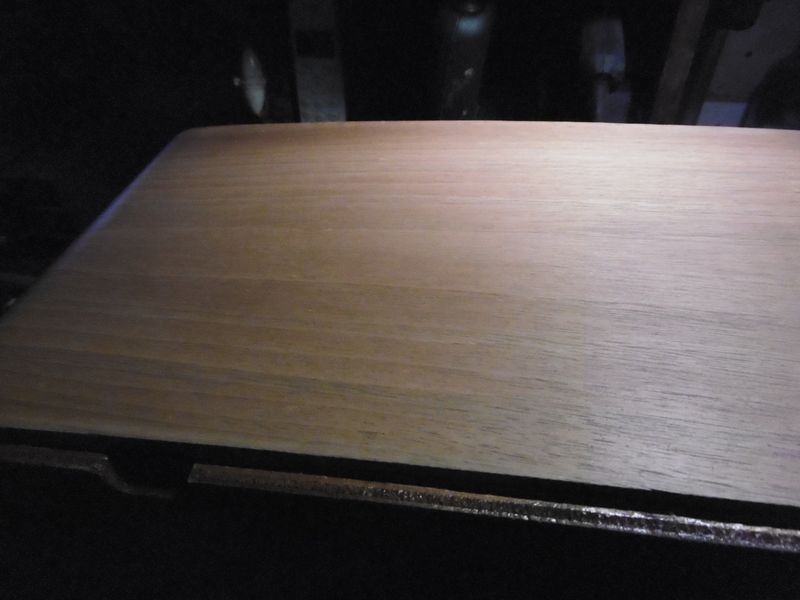

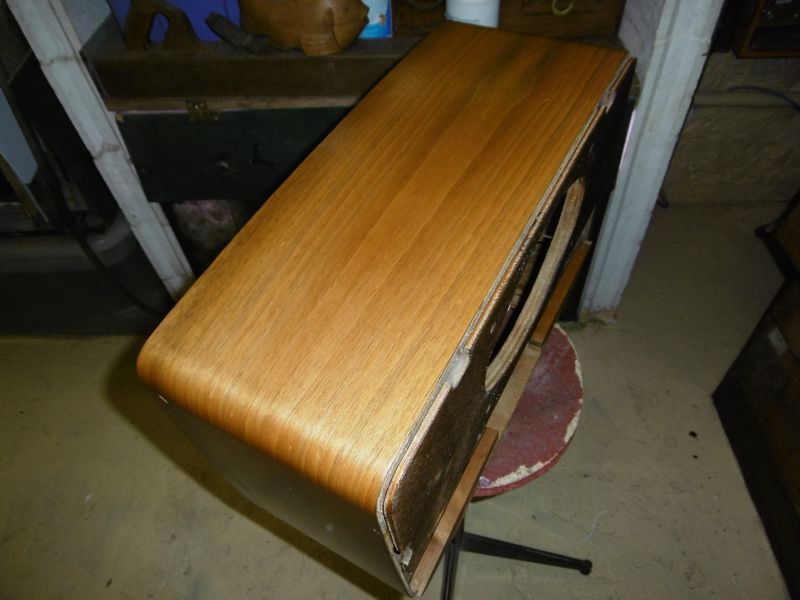

Enfin 2 applications généreuses d’huile de lin diluée à la térébenthine :miam: .
C'est parce que la vitesse du son est très inférieure à celle de la lumière que tant de personnes paraissent brillantes avant d'avoir l'air connes.
Avatar du membre
christophe d
Membre honoraire
Messages : 481
Enregistré le : dim. 2 févr. 2014 22:12
Localisation : le perray 78

Re: Ribet Desjardins Berlioz

Message par christophe d »

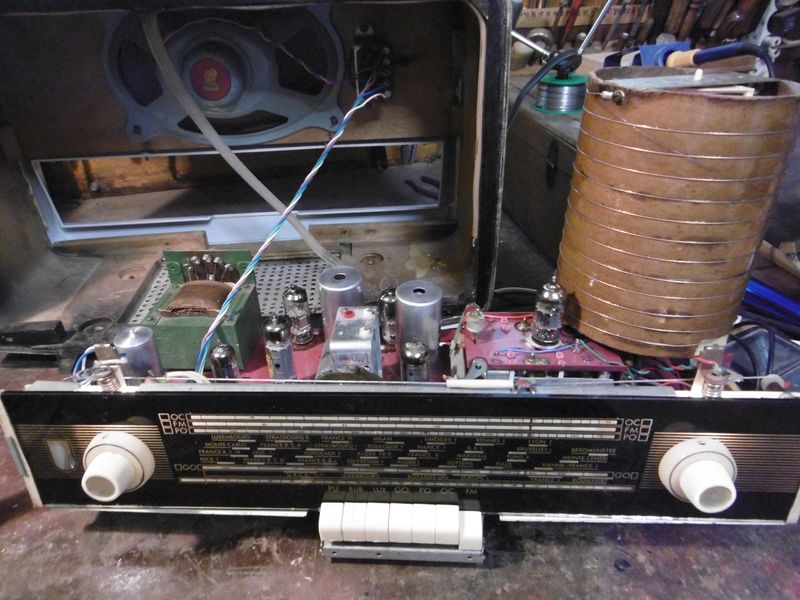

J’ai par contre revernis marine l’antenne GO, ça aidera à capter la météo marine :help:
Et la tour de Pise aussi, dont les bords déchirés ont d’abord été consolidés au papier adhésif puis percés pour le passage des vis.Il faut aussi huiler l'especede fil metal qui la relie aux potard de rotation.

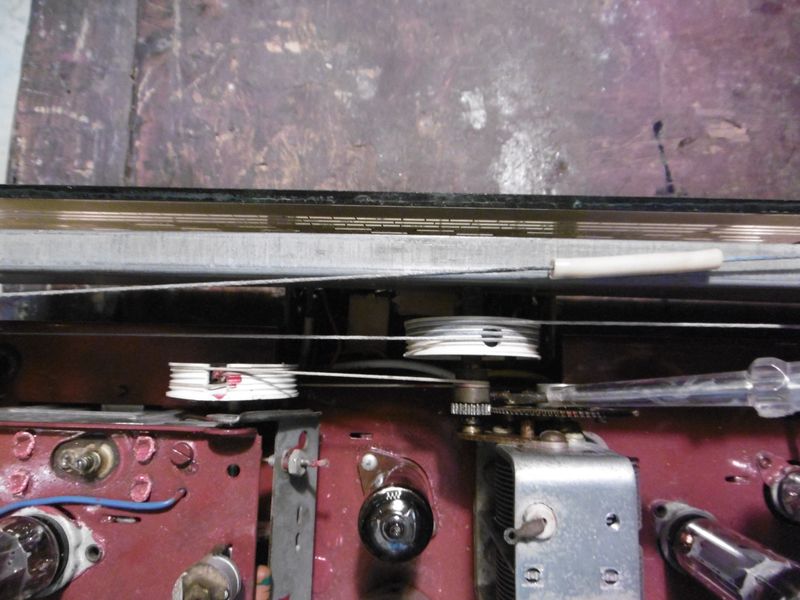

Le montage des nouveaux fils n’est pas compliqué en soi mais prend la tête pour obtenir la totalité de la course du condo variable et en même temps du truc à gauche qui fait coulisser deux noyaux de fer dans deux bobines :gne: .
Ça y est je branche le tout… Incroyable ça fait du son, même que je capte les Russes et les Chinois :jap: en OC

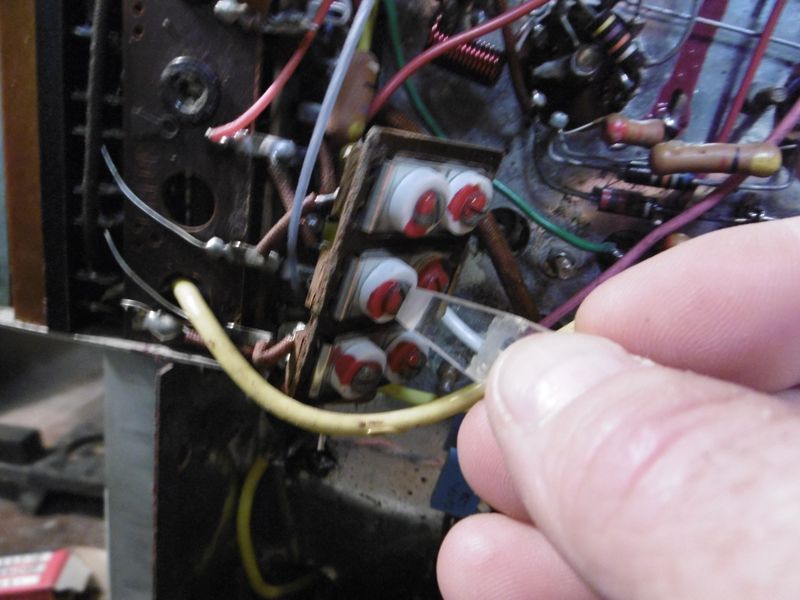

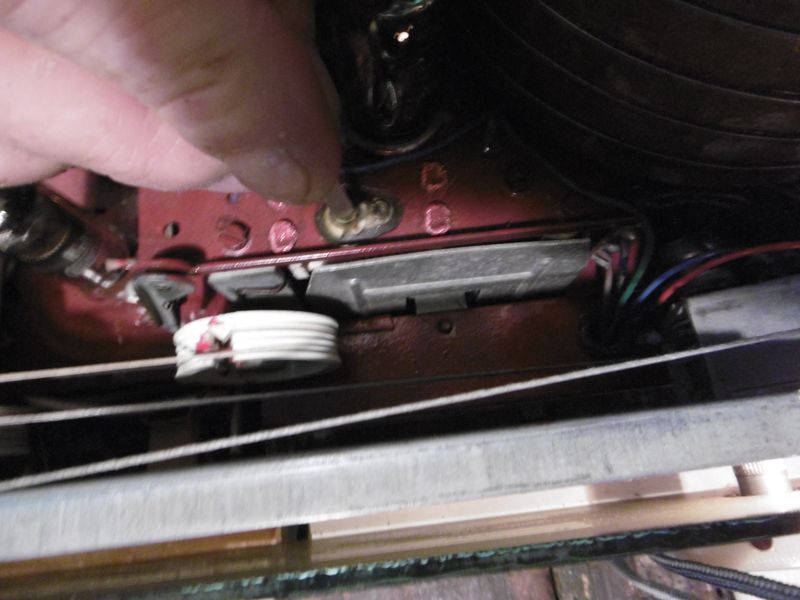

Ici, déréglage des deux stations préréglées sur Europe et Luxembourg en GO ; je préfère France inter et la BBC, désolé. Pour cela j’ai du me tailler un outil en plexi…
Par contre, les réglages en FM ne seront pas satisfaisants, mais comme je n’avais aucune réception au départ, et même si je n’ai pas le super wobulateur Ribet Desjardins indispensable d’après le manuel, j’ai trifouillé tous les boutons :dingue:

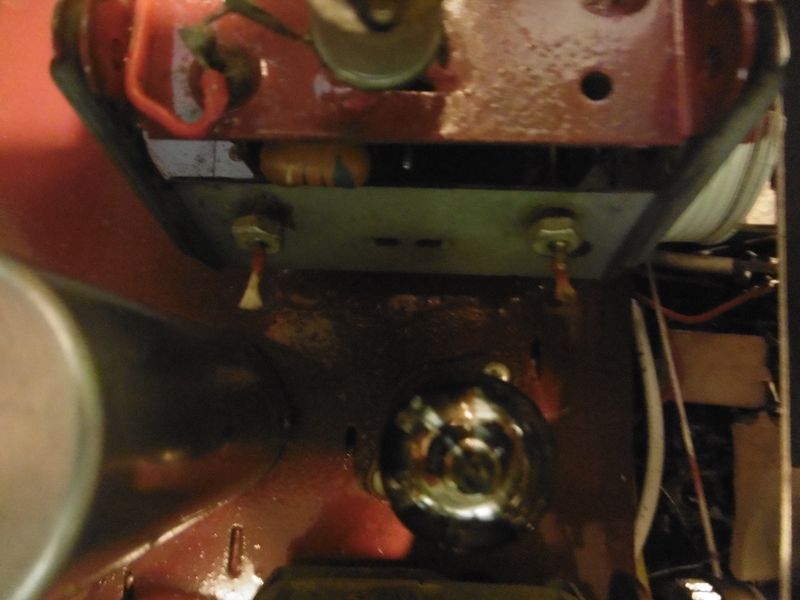

On peut aussi tourner ces deux écrous pour régler la plongée des noyaux, mais la sélectivité des stations en FM restera mauvaise :autralia:
Allez, tout le monde en boite, ça va guincher
C'est parce que la vitesse du son est très inférieure à celle de la lumière que tant de personnes paraissent brillantes avant d'avoir l'air connes.
Avatar du membre
christophe d
Membre honoraire
Messages : 481
Enregistré le : dim. 2 févr. 2014 22:12
Localisation : le perray 78

Re: Ribet Desjardins Berlioz

Message par christophe d »

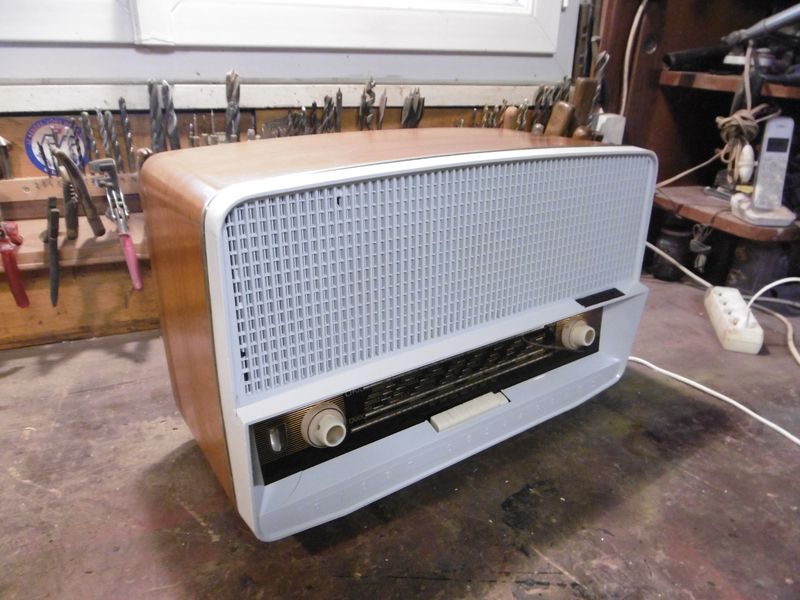

Il est mimi, on dirait un radiateur.
tout beau tout propre (bien sur j’ai changé les ampoules, toutes HS)

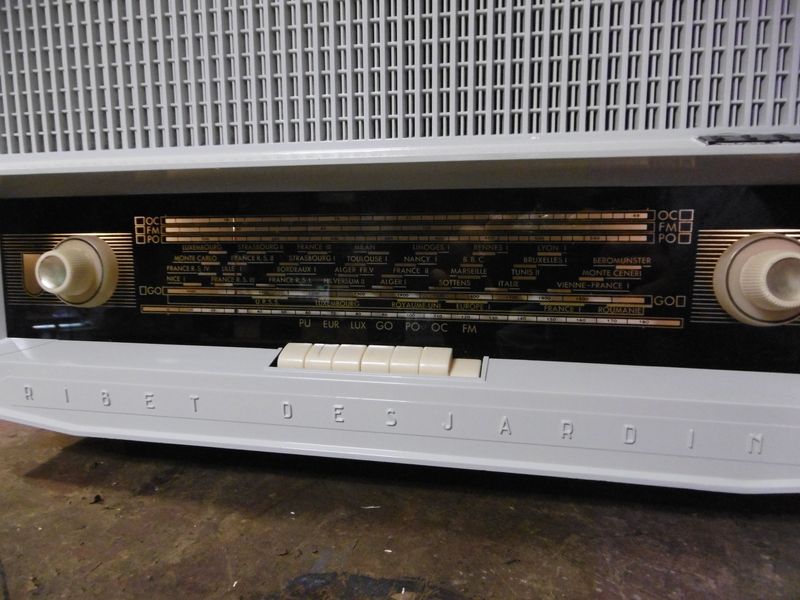

A gauche, volume et tonalité, à droite, réglage des stations et rotation de l’antenne GO, au centre, 2 stations préréglés en GO, GO,PO,OC et FM.

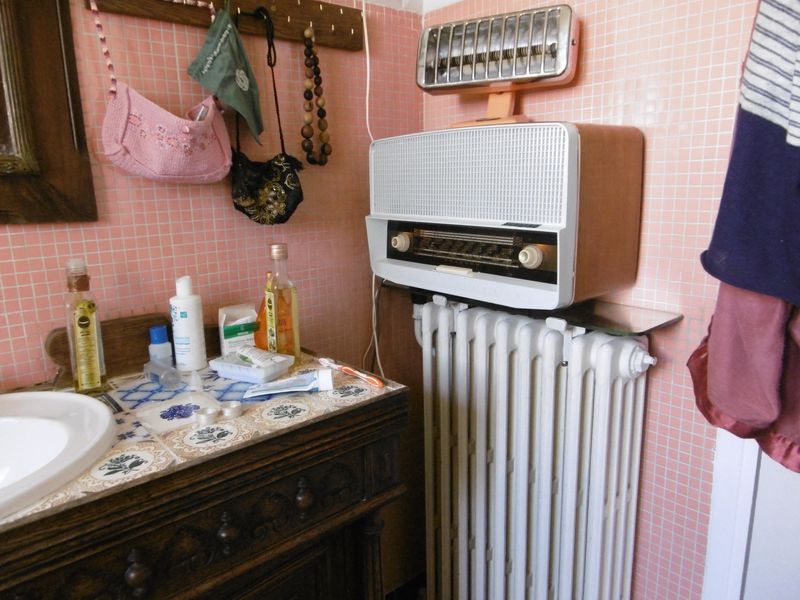

Le voilà dans la SDB, avec un chauffage aussi vintage que lui (non, c’est pas une antenne :gne: ).

Au départ j’ai eu droit à des hurlements : c’est énorme, moche, ça va tomber, et ou sont tous les magnifiques produits de beauté que j’avais mis sur cette tablette ??? :colere:
Après, ça a été "comment on l’allume? Ah d’accord, et il y a la FM ? Même Skyrock ? Non, j’le crois pas ; ça existait déjà à ton époque :autralia: ? Mais pourquoi il ne marche pas quand on l’allume ? Ah d’accord, il faut que ça chauffe d’abord, c’est comme ta veille bagnole"

Et peu à peu, il a fait son trou ; j’ai commencé à l’utiliser tous les matins à fond, plutôt les infos en GO, puis j’ai commencé à l’entendre s’allumer quand je n’y étais pas, puis elles ont commencé à toucher tous les boutons, râler à cause des stations qui se chevauchent :evil: et puis s’amuser à capter des langues non identifiées(et ça tu crois que c'est du jap ou de la prop Nord coréenne), des musiques vraiment bizarres, et finalement, tout le monde l’utilise, mais jamais en FM…

Niveau son, bien sur ce n’est pas vraiment HIFI, mais l’ensemble est très puissant, le son chaud du tube déconcertant au départ mais vite adopté, Le large bande audax empli toute la pièce, surtout en GO, et on découvre qu’il est même possible d’avoir des basses et des aigus sur cette bande…Le réglage de l’antenne rotative est très efficace et sensible.

Bref génial sur les GO, amusant en OC, décevant en FM pour l’instant avec la seule antenne intérieure et un alignement à faire.

La prochaine fois: Gopro; le retour! :tusorsetvite:
