Nakamichi 680ZX

[crashgarrett]

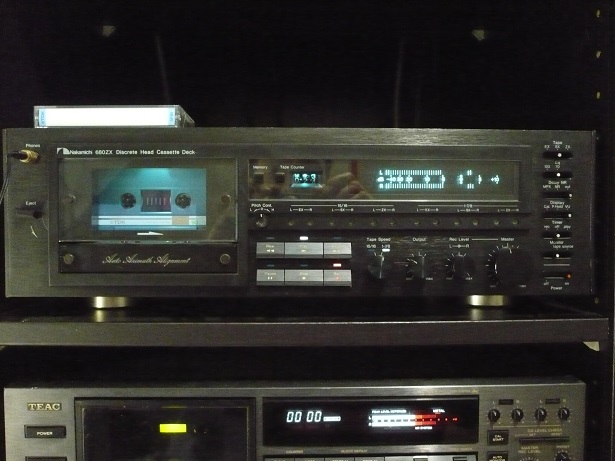

C'est une platine que j'ai récupéré à filou21200
Elle avait le galet de gauche de bloqué , graisse se transformant en colle , maladie bien connue de cette marque et il lui manquait le ressort de rappel !!!
et pas de signal 400hz pour la calibration et l'auto azimuth .
Une fois ces 2 pannes résolu , pour la deuxième c'était le circuit qui fournit le 400hz qui était naze , j'ai changé tout les Orange Caps , ainsi que tout les condos d'alim , les courroies ainsi que l'idler.
Elle a aussi été faire un tour chez le pote de Rennes pour qu'il recalibre la partie mécanique aux petits oignons ,donc maintenant elle est pleinement opérationnelle , le seul truc de dommageable , c'est l'histoire de la calibration du bias .
Du coup avec un modèle supérieur ,je vais bientôt récupéré un ZX7 et ZX9 ( dont un des deux pour moi ) , je ne vois pas trop comment je vais m'en remettre ...
Le son même en demi vitesse est impressionnant , je suis sur qu'il pourrait mettre au tapis quelques 3 tètes !!!
il y aura un CR pour la ZX7 et ZX9 .

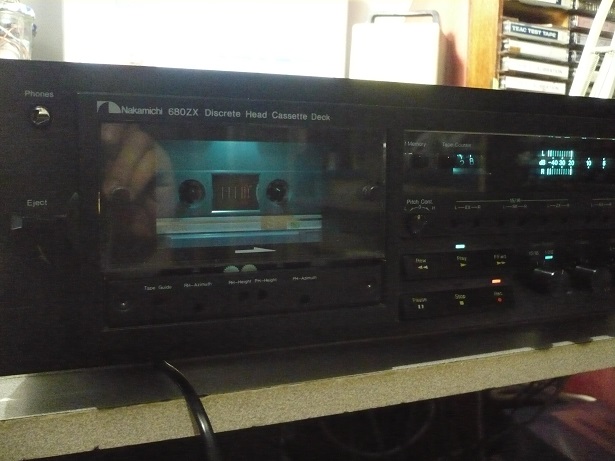

ouverture de la 680ZX pour calibrer aux petits oignons la mixtape pour 20tajk7

démontage pour calibration du 15khz

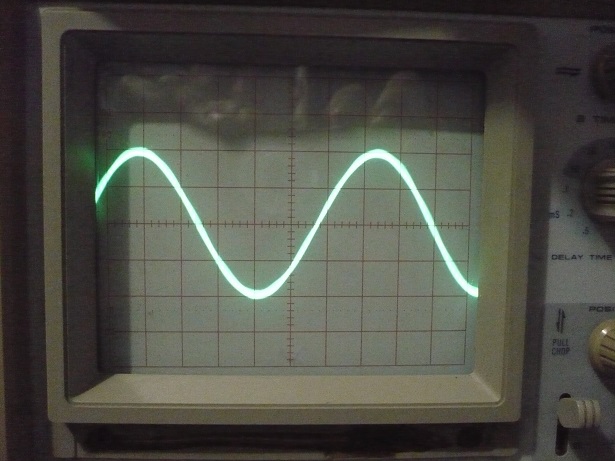

15khz en source


15khz en tape


15khz en mode X/Y sur tape


Face B de la mixtape ;) en mode REC


c'est une platine merveilleuse
le seul truc chiant , c'est pour la calibration du bias

[crashgarrett]

ta mixtape est finie
les deux dernières de la face B ( donc fait sur celle-ci ) aux casques sont géniales

[americanradios]

J'ai cette même platine. Elle fonctionne parfaitement sauf les vu-mètres qui parfois ne bougent plus et présente une seule petite barre en bas de niveau comme en phase de rembobinage. Je n'ai jamais trouvé cette panne car se produit rarement...
Pour le reste elle est parfaite.

[crashgarrett]

Salut Marc

il y a 3 Orange Caps à changé dans le bloc de l'afficheur , les as tu changé ?

[americanradios]

Non, je ne les ai pas changé. J'ai mis en place un voltmètre à la sortie du CI qui montre effectivement une tension identique à celle envoyée lors du rebobinage lors de la panne. Je vais regarder sur le schéma pour te dire exactement où mais ce CI se trouve sur la platine principale et pas sue le bloc afficheur.
C'est vrai que j'ai un peu oublié depuis que j'ai laissé tomber.

[crashgarrett]

C'est sur les deux voie ?

[20tajk7]

J'ai hâte d'écouter cette mixtape "aux petits oignons ognons verts"

Pour le problème d'afficheur confirme ce sont bien les orange cap qu'il faut changer (par des polypro ou MKP à 2% de tolérance), de mémoire il y a un 330pF, un 4700pF et 10nF.
J'ai eu le même problème sur mon 680 tout court "tombé du camion".

[americanradios]

Oui, c'est sur les deux voies.
Je vais recherche le CD sur lequel j'ai le "service manual" pour changer ces capas.
Grand merci car celà faisait presque un an que j'avais abandonné !

[crashgarrett]

Salut Marc

Comme je me sens redevable pour l'aide que tu m'as apporté pour réparer le TSF de l'arrière oncle de ma femme , n'hésite pas à posé des questions

Cédric

[crashgarrett]

@ Léo

j'en profite encore un peu et elles partiront Jeudi
