Alimentation DC pour chauffage tubes

[dd83]

Mon cher Filson, ayant un enroulement chauffage HS,celui du préamp + phono,et n'ayant pas encore trouvé le transfo idéal me donne l'occasion de tester ce petit montage :
Un bloc alimentation ,discret,facile à dissimuler et en plus en courant continu ,ce qui ne peux qu'être bénéfique contre les ronflements...

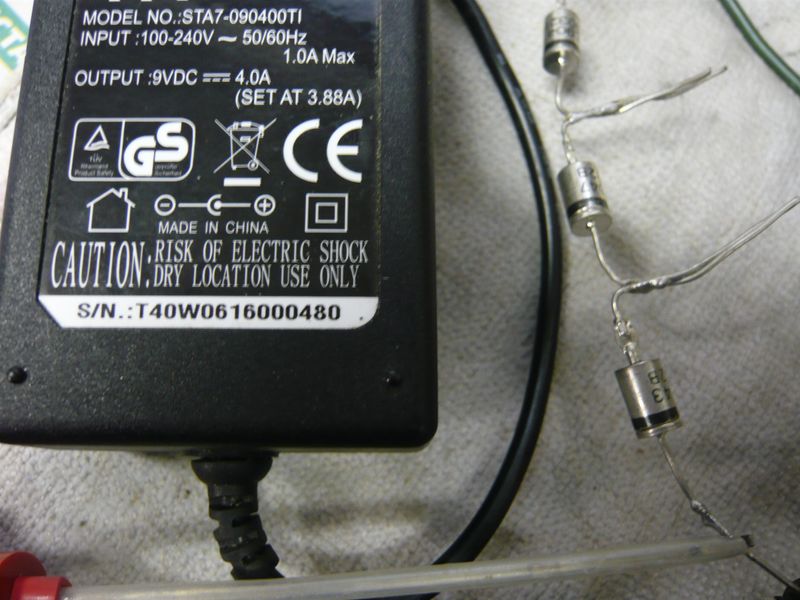

P1270390 [800x600].JPG (112.11 Kio) Vu 5543 fois

Ce petit boitier délivre 4A sous 9v,il suffit donc en théorie de 4 diodes en série : 9v - (4x0,6) = 6,6v....Or je tombe à 5,88v,la tension d'alim restant à 9v,en fait certaines diodes ont un seuil de 0,7v/0,8v.Ce bloc alimente 4 tubes Ecc83 (4x300mA ) ne chauffe absolument pas,seules les 4 diodes chauffent,idem avec des résistance de puissance (env 3 ohms).J'ai conservé le découplage avec la masse par le potar" LOTO"

P1270391 [800x600].JPG (102.28 Kio) Vu 5543 fois

Je vais plutôt m'orienter vers une régulation zener + ballast.
La suite à + tard ....(dés que je trouve la bonne zener (si elle existe) : 6,9 v

[balvenie]

ou regulateur 5v et 2 diodes donneront 6.4v.
Attention il faut passer environ 1.3A donc un régulateur approprié.
Votre montage et point de mesure m'etonne.

[dd83]

Les diodes sont en série,la tension chute de 0,6v à 0,7v entre chaque,cela m'a paru le plus simple pour diminuer de 2,6v (théoriques).
La tension est prise à l'entrée des 4 chauffages.
Le montage marche parfaitement,le seul défaut est l’échauffement des diodes,bien qu'il n'y ait que 1.2A en théorie..
Je pense que la régulation par zener + ballast est la meilleure solution.
Ce montage est ,je l’espère, que temporaire mais peut être une bonne alternative,le but est de monter le transfo correct avec au moins 2 x6,3v sous 3A.
Bien sûr je suis ouvert à toute autre solution.

[balvenie]

Donc c'est un redressent simple alternance, peut être pire au niveau ronflette
Pourquoi pas un pont classique avec 4 diodes, capas de filtrage sommaire et régulation ?
Vous aurez une tension continue plus élevée et plus facile à réguler.
Peut être vous inspirer de quelque chose comme ceci
http://www.audiophonics.fr/fr/alimentat ... -6684.html

[dd83]

Ce n'est pas un redressement simple alternance.
le bloc alim délivre déja du +9v continu....je ne fais que ramener la tension autour de +6v.
Mon montage amélioré avec transistor ballast sera ajustable pour réguler à 6,3V.
