Pathé Marconi Série PFA 950

[Unic]

Bonjour à tous,

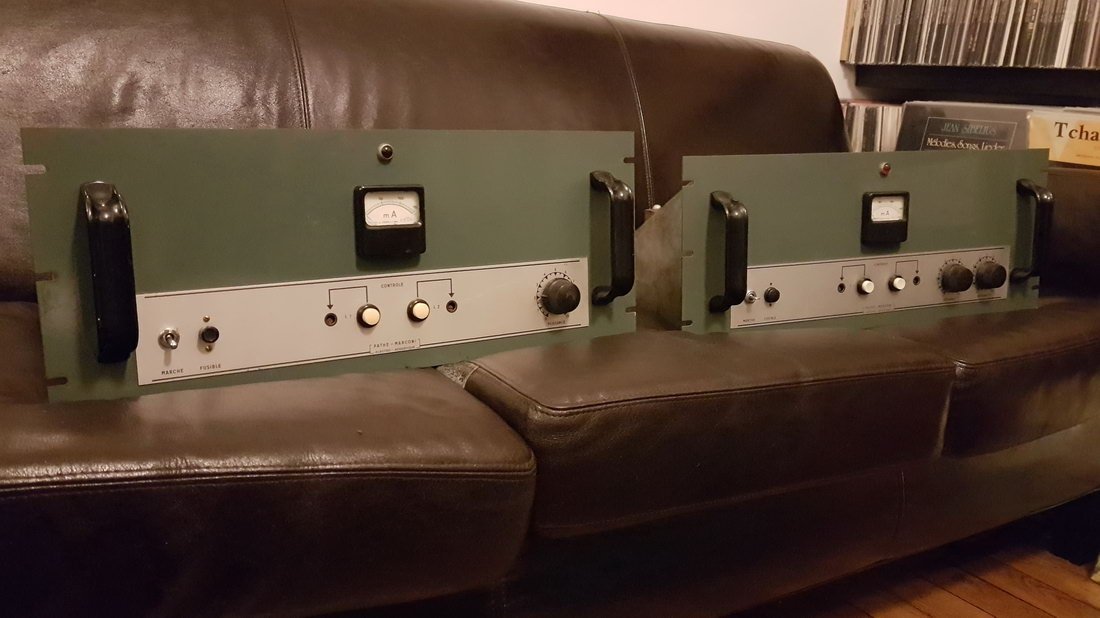

Voici ma dernière acquisition faite samedi dernier (merci Jean-Luc).
Je pensais tomber sur le double push-pull de Pathé Marconi PFA 60100, mais non, c'est un "simple" push-pull, référence PFA 950, sur lesquels je ne trouve pas d'infos.

De gros bébés qui pèsent 2 ânes morts... 21 Kg chacun !

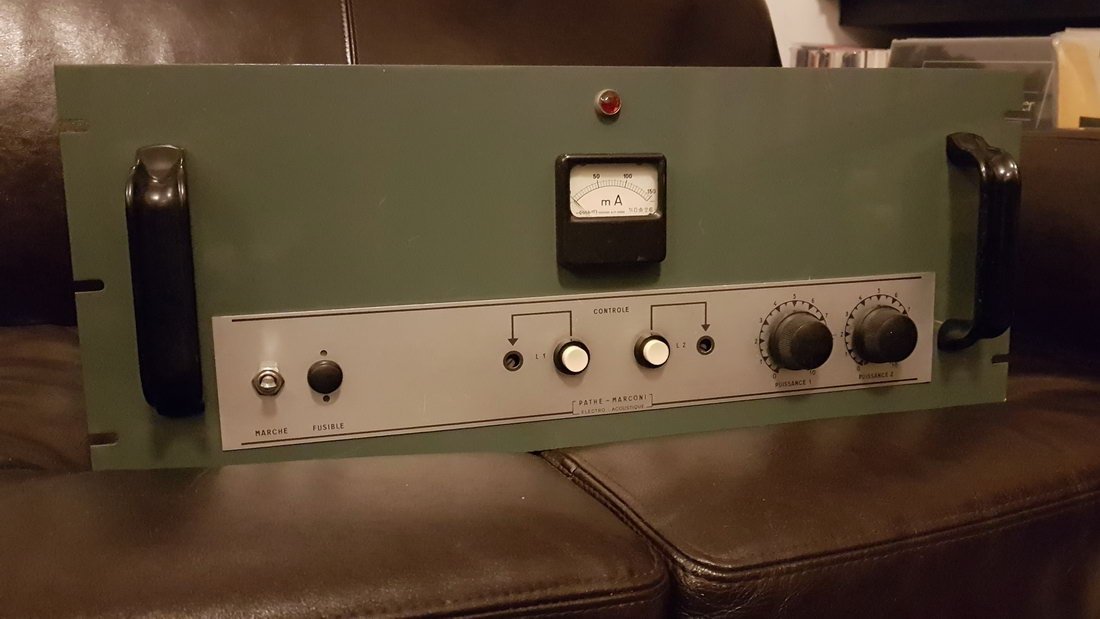

Dimensions : Façade 22 x 57 cm, profondeur 25 cm.

Les tubes de chaque ampli : 2 x GZ34, 2 x EL34, 1 x EL84, 1 x EF86.
Ils sont identiques, sauf que l'un mixe 2 entrées et l'autre non.

Je compte les remettre en état de fonctionnement.
La réfection sera détaillée au fur et à mesure de l'avancement sur ce sujet.
.






.
Le tubage :
.


.
les impédances de sorties :
.


[Sgt.Pepper]

Salut Pedro

Tu talonnes Frédérick Petitloup en vitesse de réalisation de tes projets !

Merci pour le partage,

[Unic]

Hello Nico,
Frédéric est bien plus efficace !

Ce projet se fera doucement, j'aimerai terminer le préampli en ECC88 avant, si la PJ débloque mon colis, un jour...

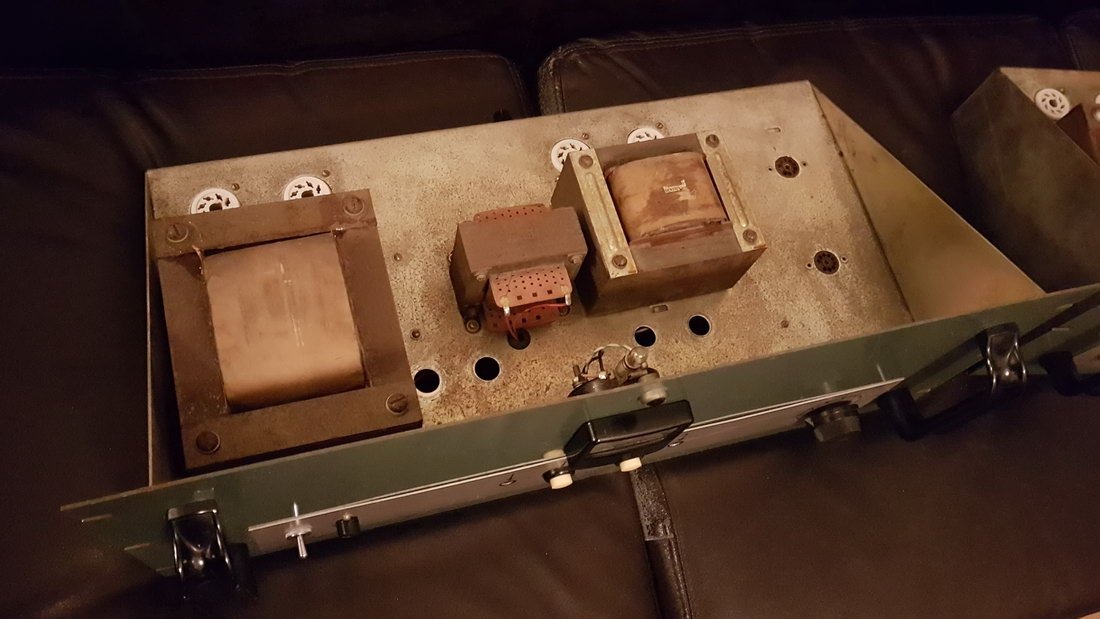

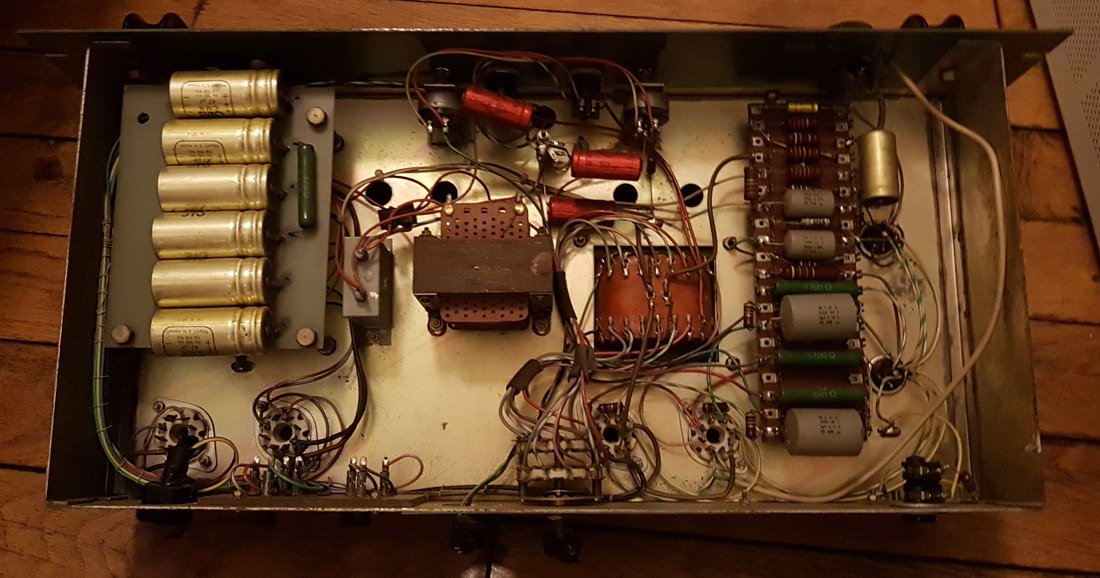

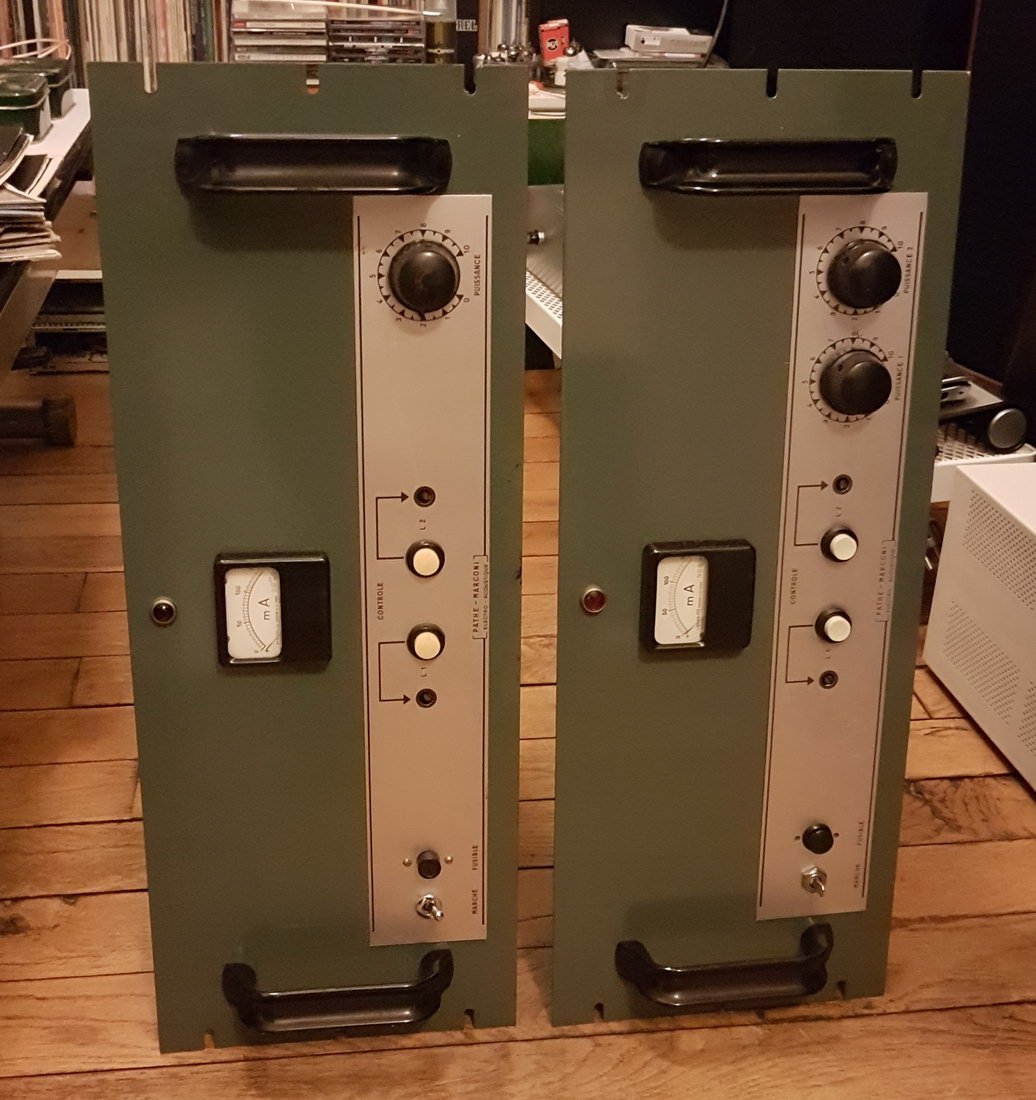

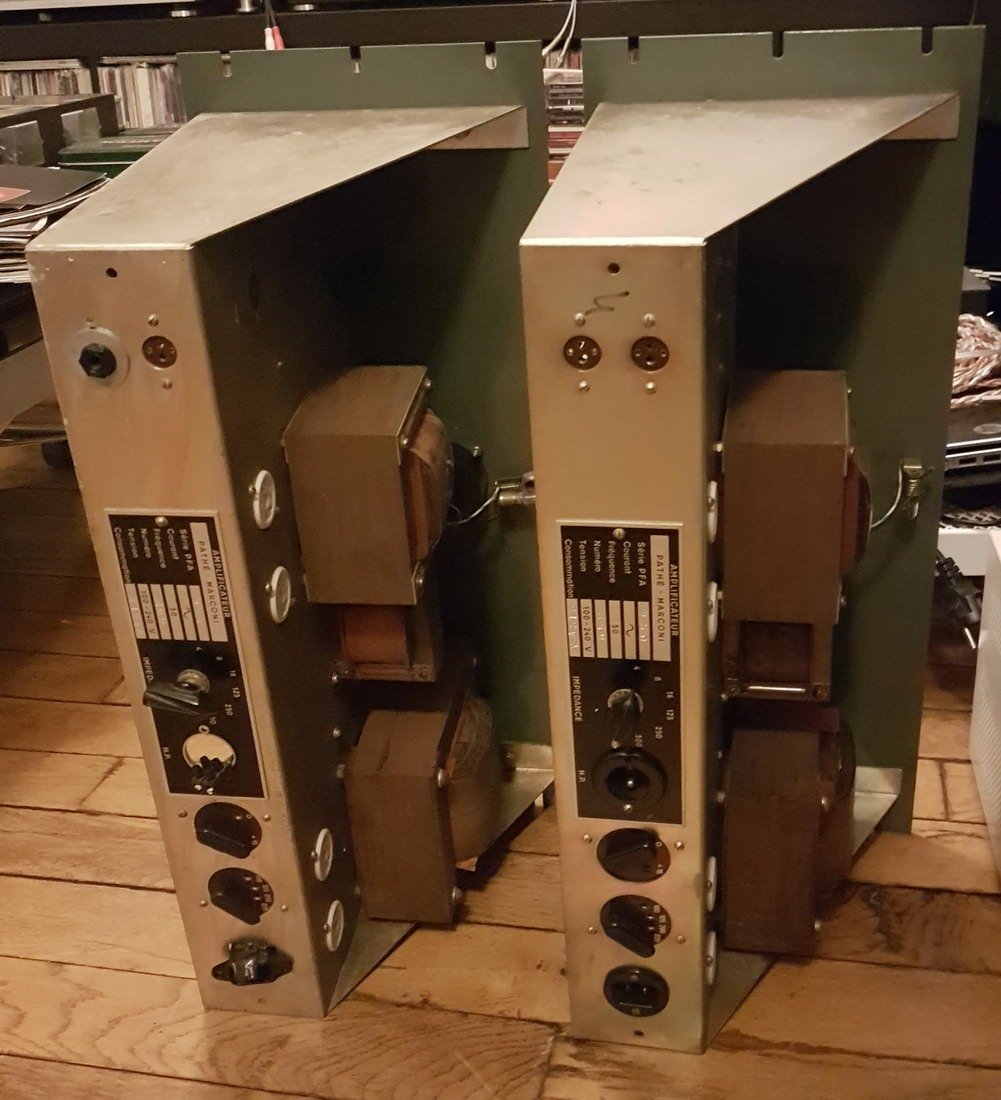

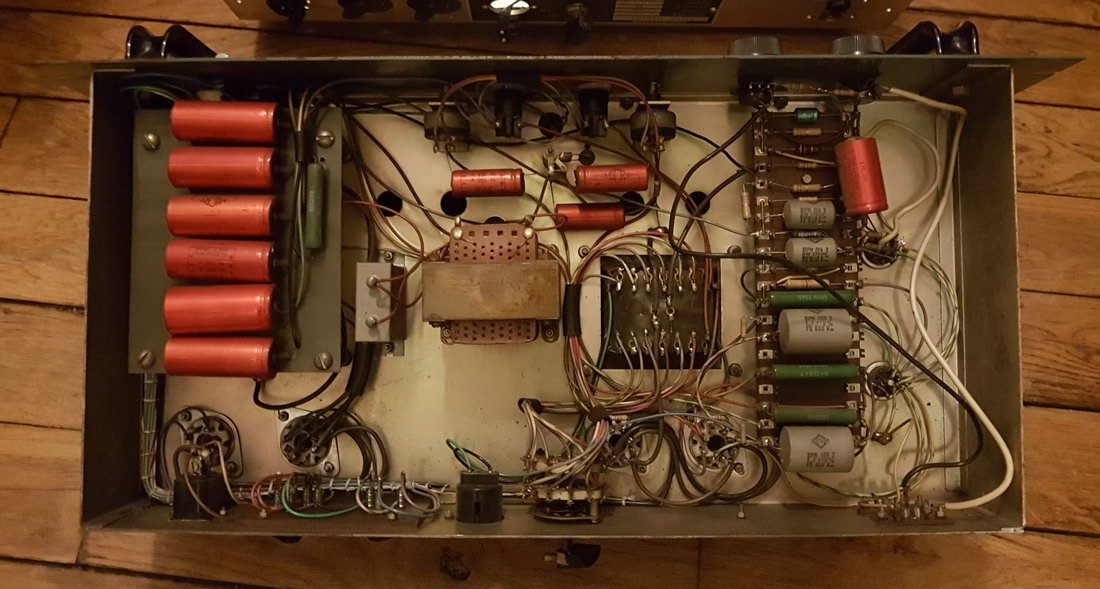

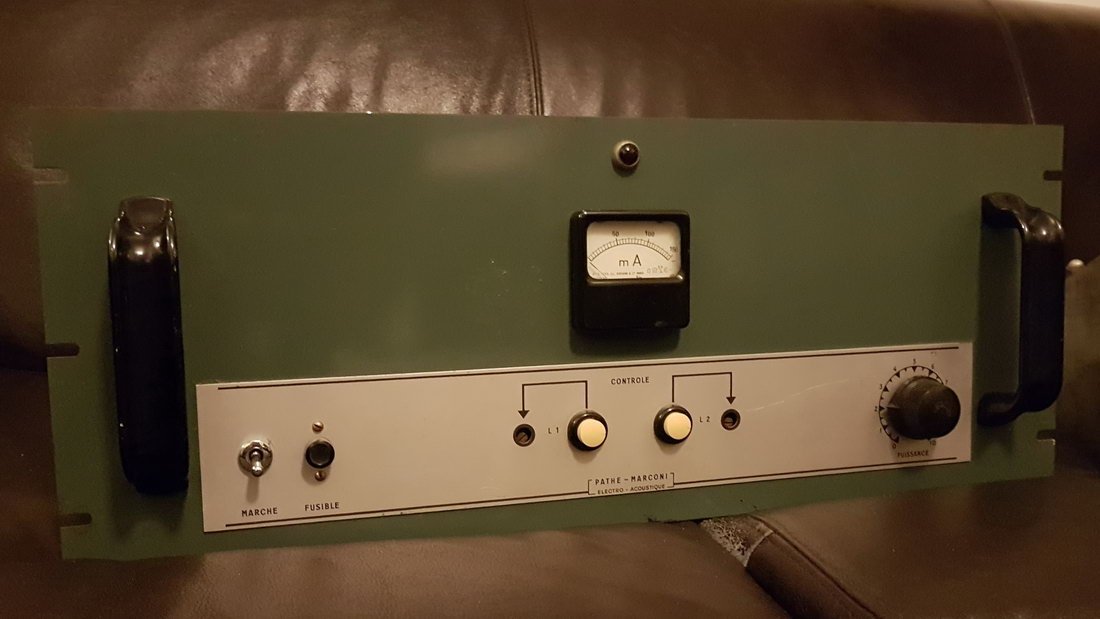

Compléments de photos :
.





[6336A]

2 x GZ34, 2 x EL34, 1 x EL84, 1 x EF86.

Ils ont monté la EL84 en déphaseur cathodyne ? Je serais curieux de voir le schéma...

[fanhifi94]

2 x GZ34, 2 x EL34, 1 x EL84, 1 x EF86.

Je serais curieux de voir le schéma...

Je pense que Pedro aimerait bien aussi

[Unic]

Ils ont monté la EL84 en déphaseur cathodyne ? Je serais curieux de voir le schéma...

Ben, tu sais quoi, JF, moi aussi...
Mais cela semble introuvable.
Faudra que je le relève.

Le Pathé Marconi PFA 60100, double push-pull EL34, utilisent les mêmes tubes.
voir -> https://groupdiy.com/index.php?topic=25919.0 & https://vintage-audio-heritage.fr/viewtopic.php?t=2616

[hoplat]

Content pour toi Pédro, et les petits tubes avec ?

JL

[Unic]

Content pour toi Pédro, et les petits tubes avec ?

Ce sera pour un autre post.
Ce sont des Pathé Marconi 34 56, single-ended el84.

[Petitloup54]

Pedro!
Cool pour ta trouvaille! Ils iraient bien avec mes elipson S68
Je vais suivre ça de près

[Unic]

2 x GZ34, 2 x EL34, 1 x EL84, 1 x EF86.

Ils ont monté la EL84 en déphaseur cathodyne ? Je serais curieux de voir le schéma...

J'ai relevé le schéma de l'ampli avec 2 entrées.
J'espère ne pas avoir fait trop d'erreur.

J'ai séparé en 2 schémas, un pour l'alim l'autre pour la partie amplification. Pas sûr d'avoir bien respecté les conventions de dessin.
.
EDIT : Schémas mis à jour ici : https://www.audiovintage.fr/leforum/vie ... 88#p646388
.
J'ai l'impression que ce n'est pas un push-pull ?
Et que celui-ci peut fonctionner avec une seule GZ34 en place ?

PS : merci à Julien de m'avoir aidé pour la partie alim.
