Un p'tit commutateur audio 10 entrées

[Yves]

:helloman:

Voici mon dernier bricolage, un petit dispatch avec 8 entrées RCA (le précédent était de 10 entrées).

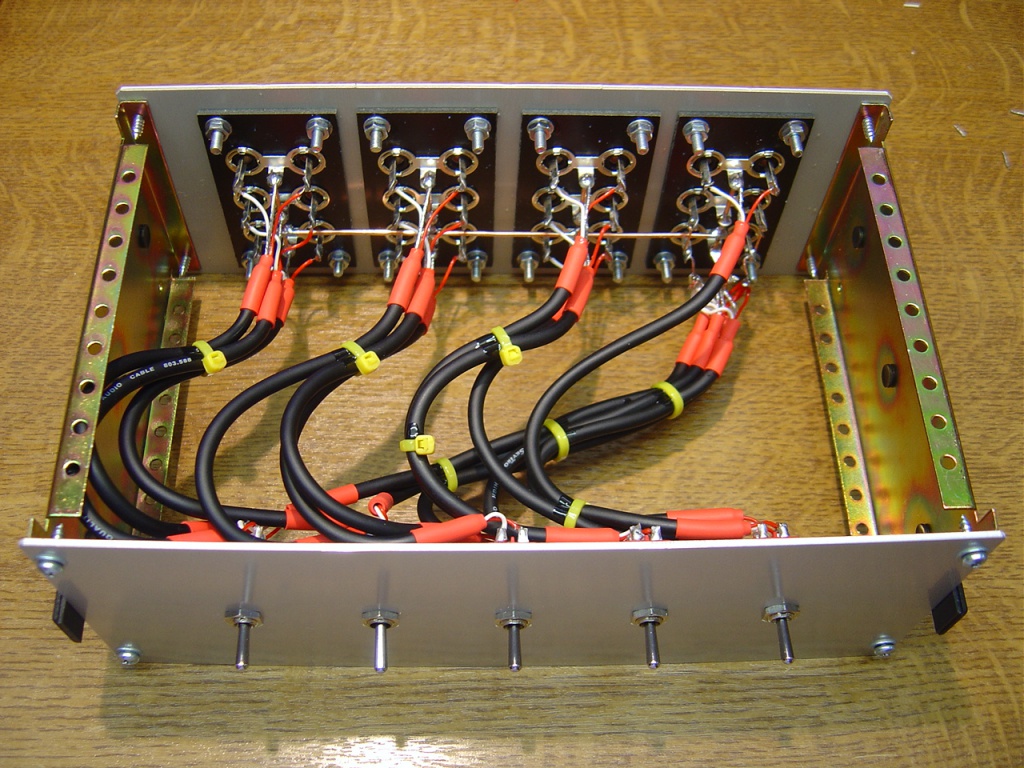

Il est réalisé très simplement avec des commutateurs inverseurs avec points milieu, un cablage réalisé avec une "fausse" masse, c'est a dire qu'un fils (noir sur la photo) est noyé avec les autres, mais surtout sans faire de boucles de masses ! ! !
Le coffret (ce qui coûte le plus cher dans ce petit montage) est bien entendu en métal (sauf les faces avant et arrière en alu), mais c'est passable et malgré tout efficace car je n'ai aucune ronflette, c'est l'essentiel pour ce genre de réalisation, enfin je pense :mrgreen:
Ce petit montage a été nécessaire pour commuter tous mes lecteurs REVOX, une TECHNICS et une PHILIPS ! ! !

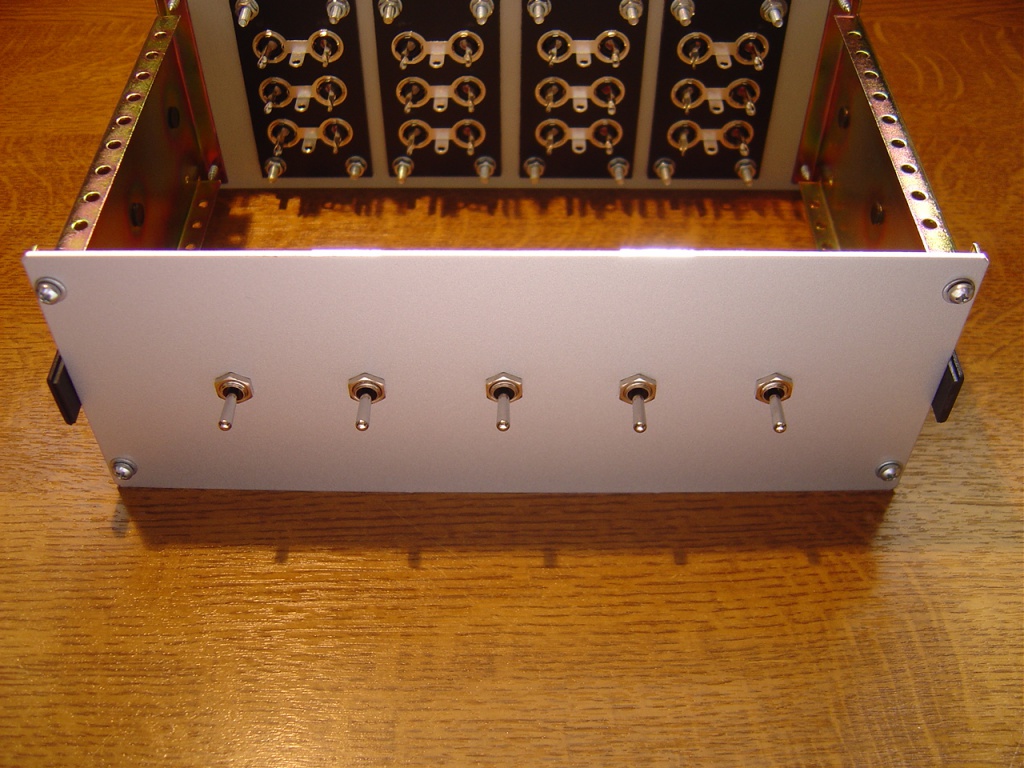

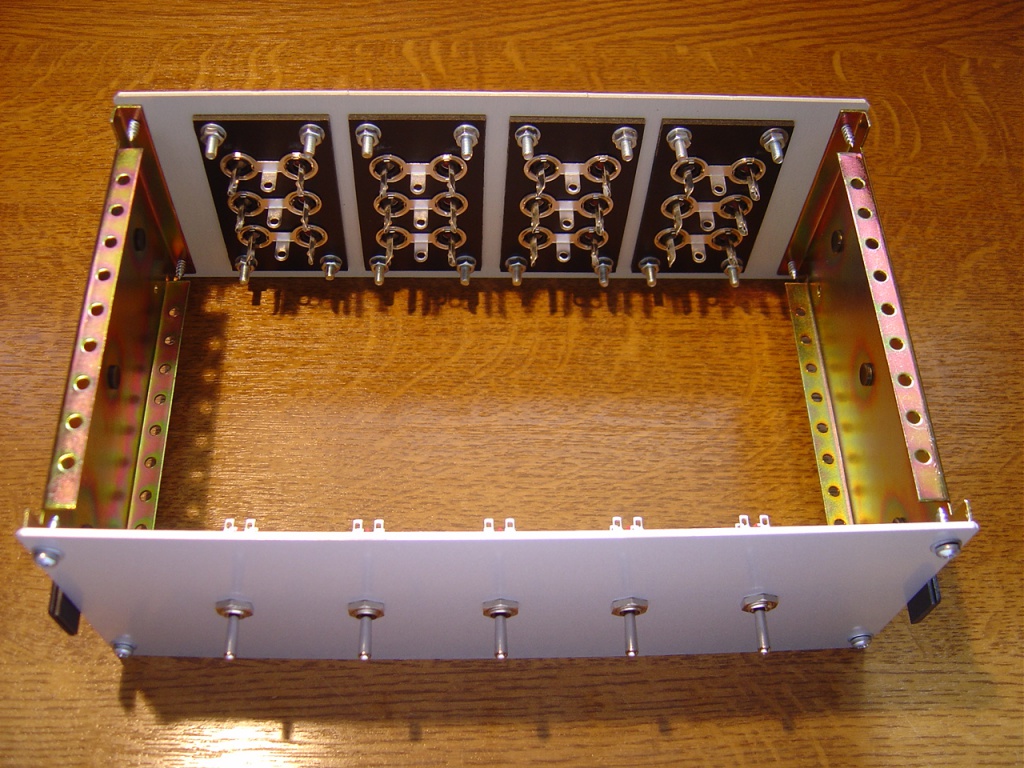

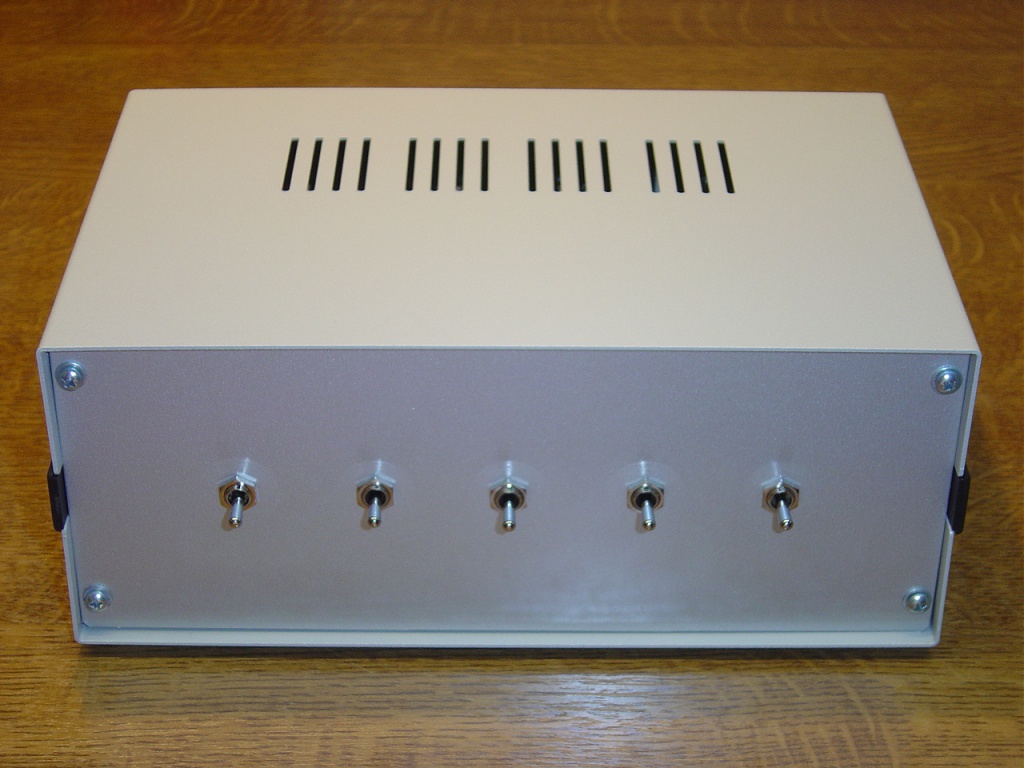

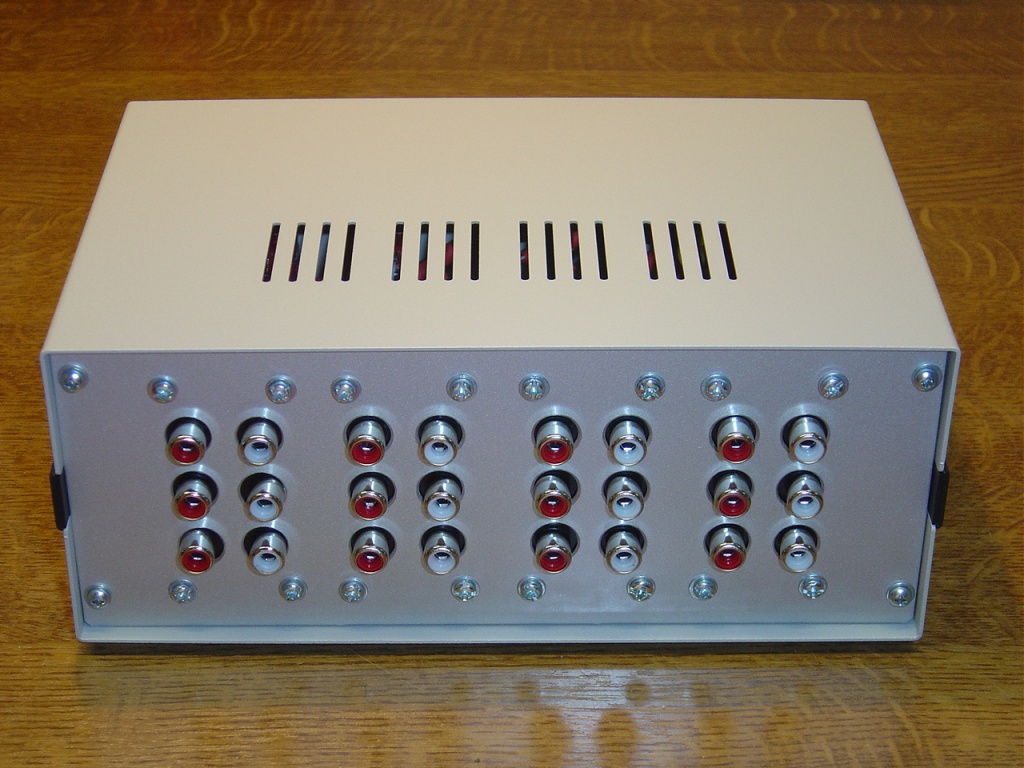

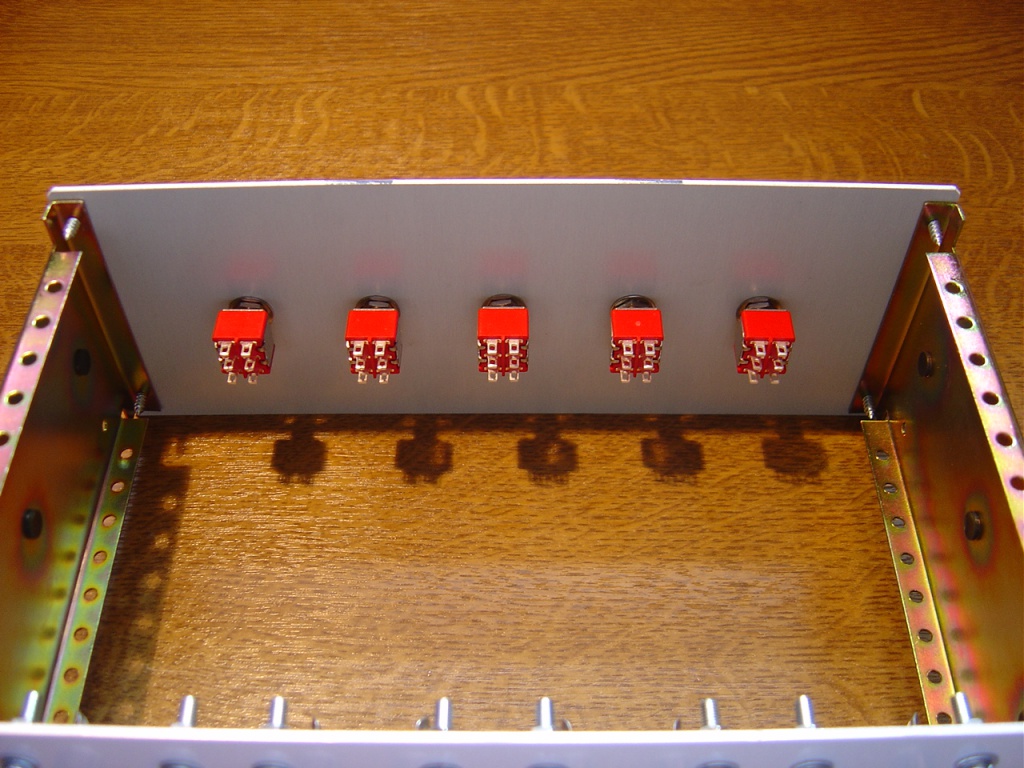

Voici quelques photos ! ! !

[Pougatchoff]

ça marche comment ?
Une entrée parmi 8 vers une seule sortie ?

[Yves]

ça marche comment ?
Une entrée parmi 8 vers une seule sortie ?

:helloman: Stephane

8 entrées stéréo vers une sortie stéréo (amplification), simple et efficace ! ! !
Dans le commerce ces commutateurs n'ont seulement que maximum 4 entrées, voir même avec une des entrées est en jack 3.5mm
Chez SkyTronic il y avais des 5 entrées une sortie, mais il ne fabrique plus, c'est dommage car très bien monté ! ! !

[Pougatchoff]

OK

Et pour les HP, tu as le même avec des plus grosses sections de fils ?

[Klemp]

Tu en as besoin pour quelle utilisation Yves....?

[phil du 95]

Intéressant ce dispacth!et surtout aucune ronflette,c'est une bonne idée et à retenir!

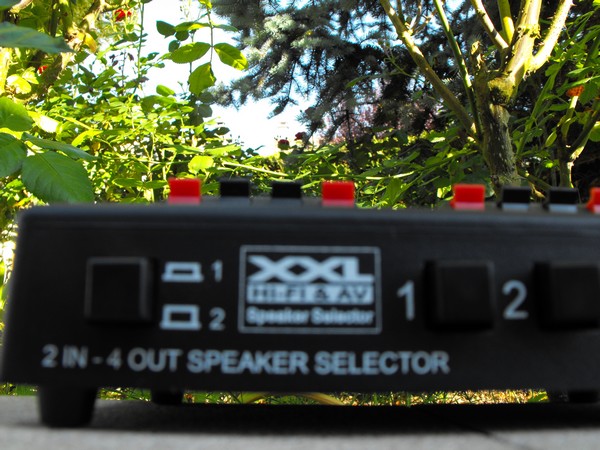

j'ai acheté ,à pas cher,un dispatch pour multiplier les sorties HP sur un ampli n'ayant pas HP2,il a encore avec d'autres possibilités,mais sur 2 amplis,si ma mémoire est bonne.... ,j'essaie d'en faire des photos demain et vous le présente!
Pareil,pas de ronflette,et bien pratique!

[Yves]

OK

Et pour les HP, tu as le même avec des plus grosses sections de fils ?

:helloman: Stephane

Non, mais c'est réalisable de la même façon avec des commutateurs plus robustes et de bonne qualité, des douilles pour fiches banane et comme tu le dis avec une section plus grosse ! ! ! :repect:

[Yves]

Tu en as besoin pour quelle utilisation Yves....?

:helloman: Jean

En fait j'avais besoin de commuter mes lecteurs CDs REVOX sans devoir passer par une table de mixage (j'ai essayé et le résultat n'était pas au rendez-vous......souffle, mauvaise qualité et signal amplifié...... ) ! ! ! :repect:

[Yves]

Intéressant ce dispacth!et surtout aucune ronflette,c'est une bonne idée et à retenir!
j'ai acheté ,à pas cher,un dispatch pour multiplier les sorties HP sur un ampli n'ayant pas HP2,il a encore avec d'autres possibilités,mais sur 2 amplis,si ma mémoire est bonne.... ,j'essaie d'en faire des photos demain et vous le présente!
Pareil,pas de ronflette,et bien pratique!

:helloman: Phil

C'est la seule solution que j'ai trouvé, n'ayant pas trouvé ça dans le commerce de plus c'est bien plus interessant de le fabriquer soit même ! ! !
Un dispath pour HPs est légèrement plus "compliqué" du fait des risques au niveau commutation, mais un appareil de ce type ne peut en aucun cas provoquer de la ronflette, c'est logique puisque c'est "simplement" véhiculer des "tensions" ! ! ! :repect:

[phil du 95]

Salut Yves!
le dispatch est présenté là:
et aussi dans la rubrique accessoires.
