EAA Square 100

[Wagtbtoobz]

Bonsoir, je vous présenterai un peu plus tard ces raretés "E2A" qui proviennent de la vente Drouot / Radio France du 7 juin 2015. Il s'agit de blocs de 2x100watts rackables en 19' construits pour résister aux traitements de la sono mobile. Chaque ampli contient en réalité deux voies mono, entrées symétriques (sans transfo ... je vais me dépêcher d'y remédier en réinstallant des Schlum - Enertec) avec chacune son propre transfo d'alim (150 à 200 VA?) 4 MJ15025/15024 ...Ils pèsent leur poids : dans les 15 kg / pièce ... surtout en deux voyages par sac à dos ... et demain l'EMT
Ils drivaient du Nexo et du Heil. D'après les techniciens, ceux-ci fonctionnent ...(sans le potar ?!) mais peu importe à ce prix de misère ...
Un exemplaire du très très gros de 2x500w , le Square 1000, est parti à 300balles ... pouvais pas , dommage

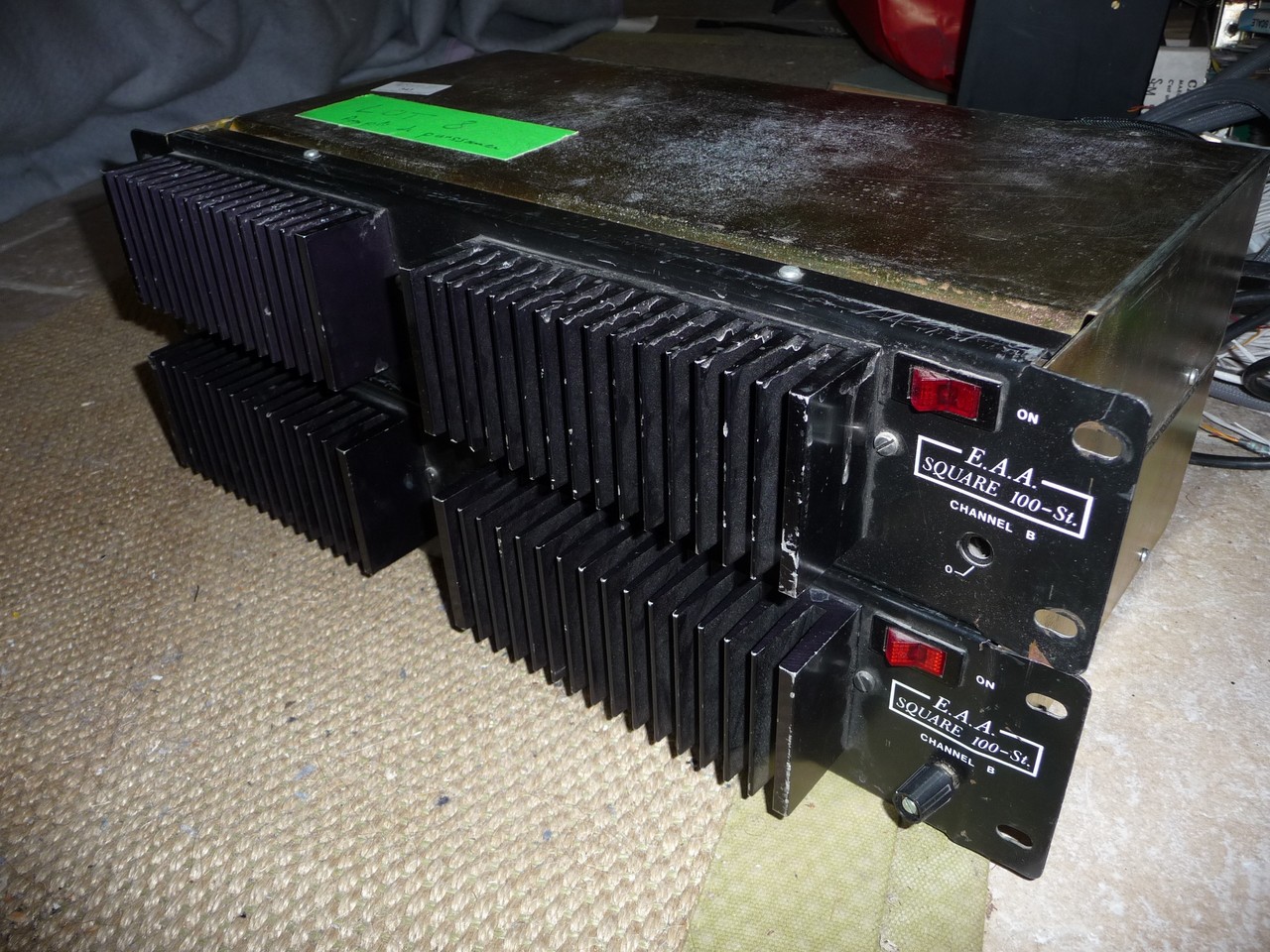

E2A square 100 (Copier).JPG (378.53 Kio) Vu 8858 fois

[gwir]

Wow, rien que la façade est déjà impressionnante !

[michel29]

les raditeurs en façade , çà fait bizarre
mais logique quand ils sont à plusieurs dans un rack

connaissais pas le square100 avant cette vente

je ne connaissais que son grand frère le square1000 qui aurait servi a Christian Heil au début des Vdosc
pour avoir bavé sur les pubs de sono-mag quand j'étais petit

le We derier un ancien ingé-son me disait que sur un salon, l'équipe de EAA se serait amusé à utilisé un Square-1000 en poste à souder

[Wagtbtoobz]

Pas étonnant avec 12 ou 13 trans de 15A en // : même plus besoin de protection c'est la charge qui fait fusible Mais même sur les petits , le Quad 405 fait figure de truc d'amateur en comparaison ...

[cartland]

Bravo pour ton acquisition,
De mon coté j'ai des PA1000 et 1 Square 1000.
J'ai les docs pour ces versions, si tu as besoin d'infos, n'hésite pas.

Marc.

En passant, marrant ton avatar

[Wagtbtoobz]

Marc,
Merci , si tu as le schéma du 100 et des autres ça m'intéresse bien sûr . Voici la carte "input" de ces engins. Ici pas d'ampli op à 350v/uS de slew rate ... un LM741, oui ... En fait , il est utilisé en "servo amp" dans la CR et l'entrée se fait sur une structure totalement symétrique . Tous les trans utilisés sont des Motorola.

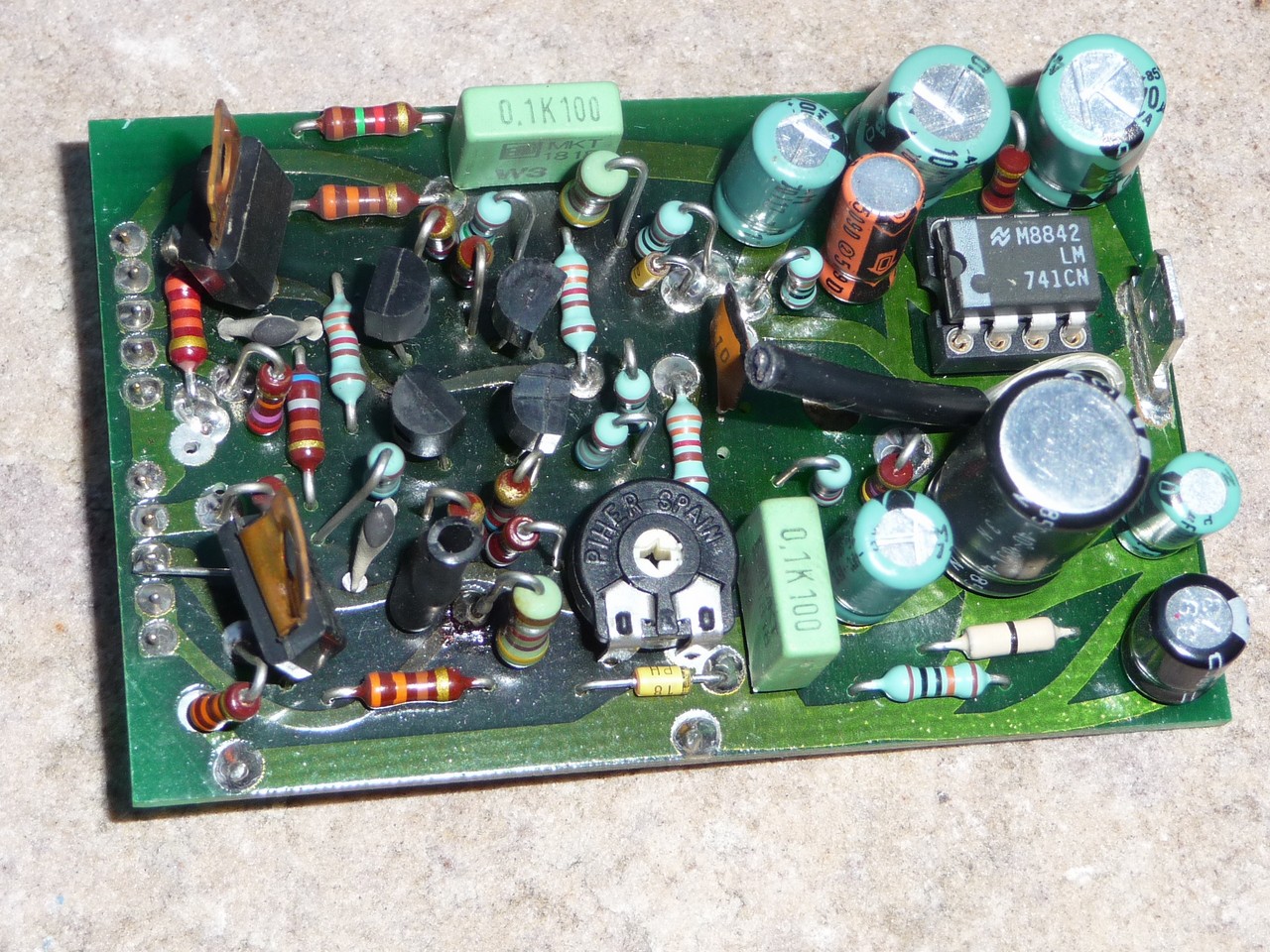

square input (Copier).JPG (440.48 Kio) Vu 8716 fois

pour l'avatar recherche le sujet "ORTF"

[cartland]

Salut,

Je n'ai aucune doc du 100, n'ayant que des 1000.....les modules n'ont rien à voir.
J'ai demandé à la bande, je te tiens au jus.
pour ton avatar, je connais le sujet, trop jeune pour en avoir fait partie.
A+

[Wagtbtoobz]

Après un petit coup de chaud .. une photo au frais
Un module a été démonté, en cours de modif . Les 4 trans de sortie sont des MJ15024 et 15025 , 2x 10000uF /63v en filtrage, pont de 30A ...

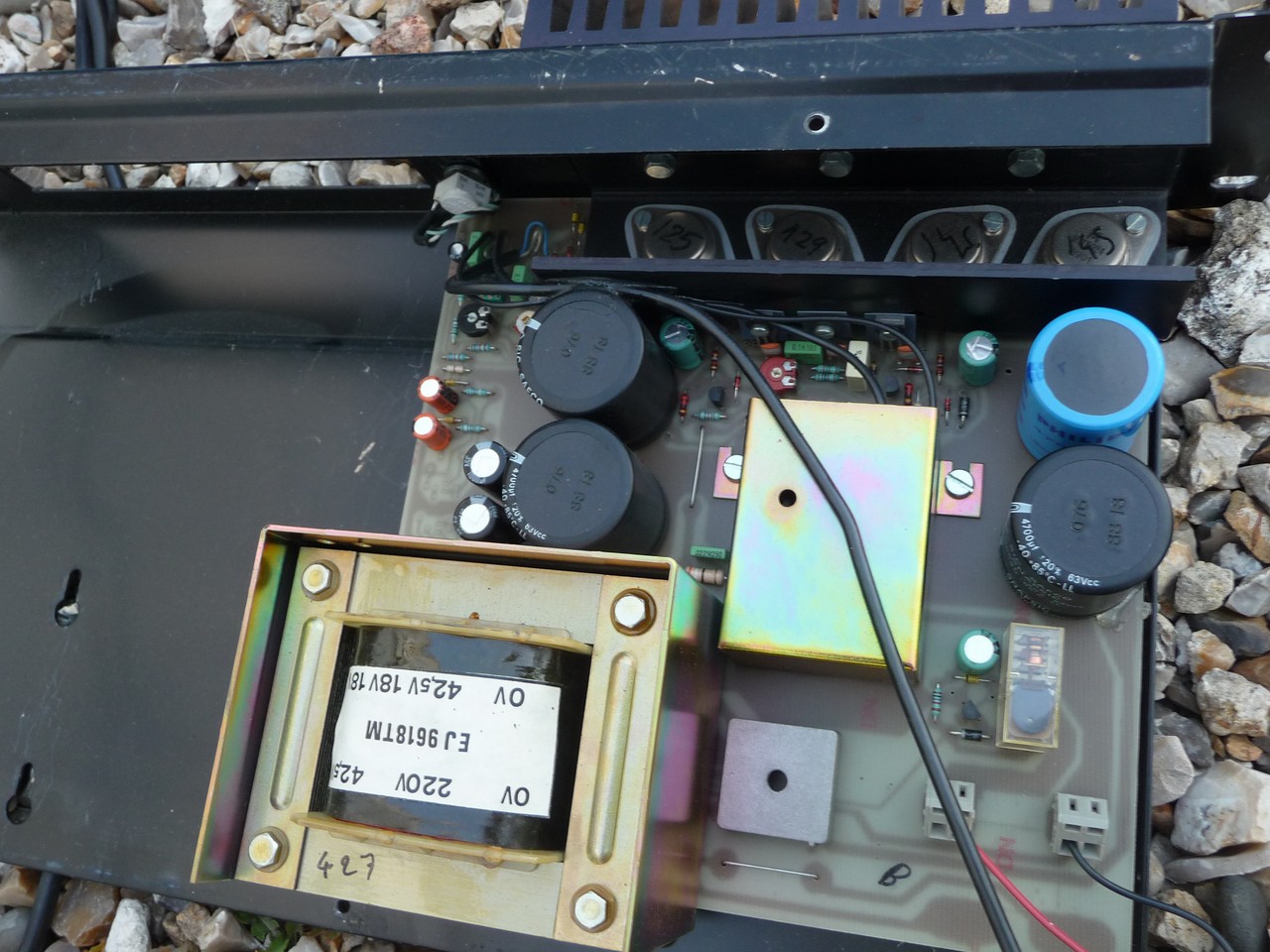

P1130663 (Copier).JPG (270.2 Kio) Vu 8621 fois

J'ai relevé le schéma , il ressemble pas mal au Bryston 4B par l'entrée et aux Amcron par la sortie, très simple, point milieu flottant comme sur mes OTLs ce qui interdit un offset résiduel ... avec quelques particularités de réalisation ... astucieux, et améliorable !

[6336A]

Voici le Square 1000 avec le P.A. 1000 qui complètent la famille. Photo de Pierre.


[François H-D]

Costauds de chez balèze les bébés...
