Re-cablage RCA sur Dual 1009

[LACOUSTE]

Bonjour à tous,

Je vous présente un re-cablage de ma platine Dual 1009.
Le câble de sortie d'origine était en effet bien mal en point (voir photo), alors que la platine a une cosmétique générale excellente pour son grand âge !
Pour ce câble, j'ai utilisé :

-Monobrin nu Pur Argent 99.999% Ø 0.5mm
-Gaine 100% PTFE Transparent AWG23 0.65mm
-Gaine de blindage tressée 100% Cuivre
-Gaine Coton naturel pour câble Dia. 5-6 mm rouge
-RCA Neutrik NYS373

J'obtiens un son très précis san agressivité dans les aigus, un médium bien présent et des basses bien tenues.
Le tout m'a coûté la modique somme de 21€...

En prime une photo des entrailles de la bête, une magnifique horlogerie !

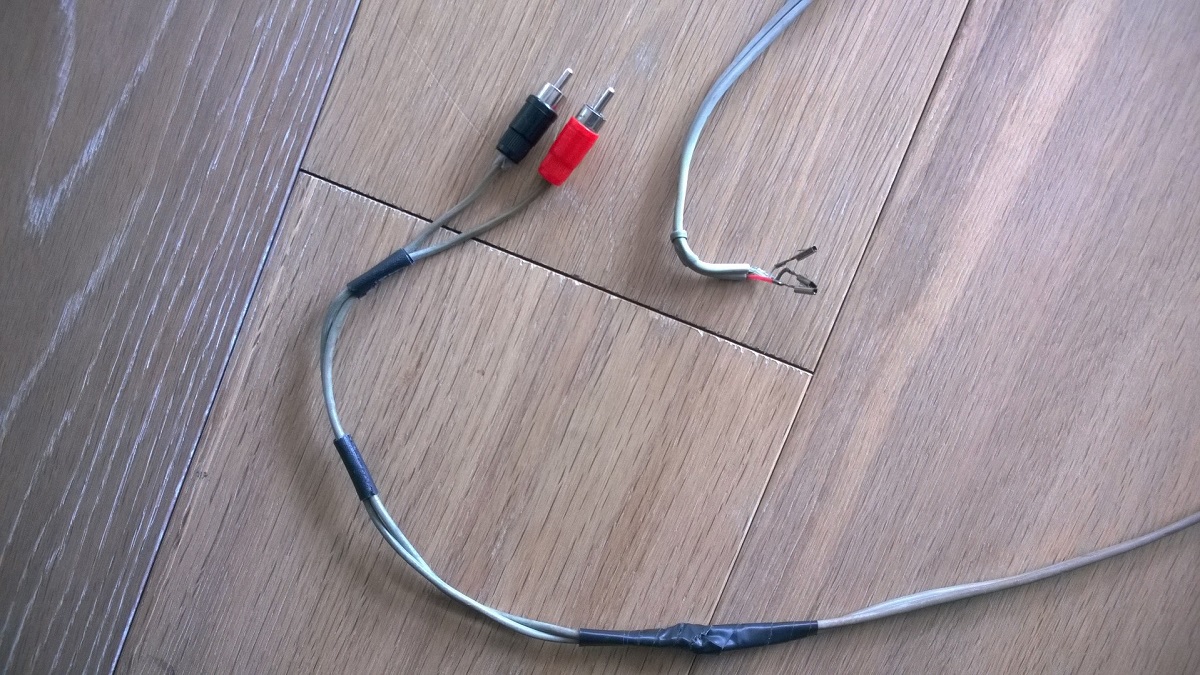

Avant :

Avant

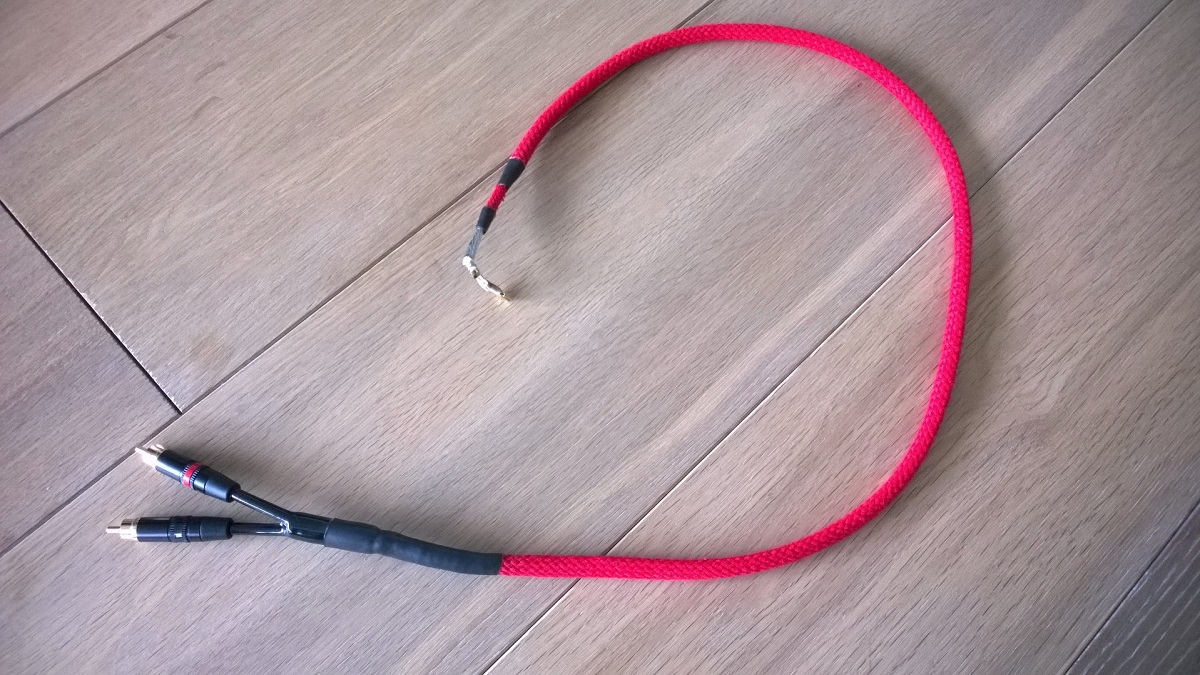

Après :

Après

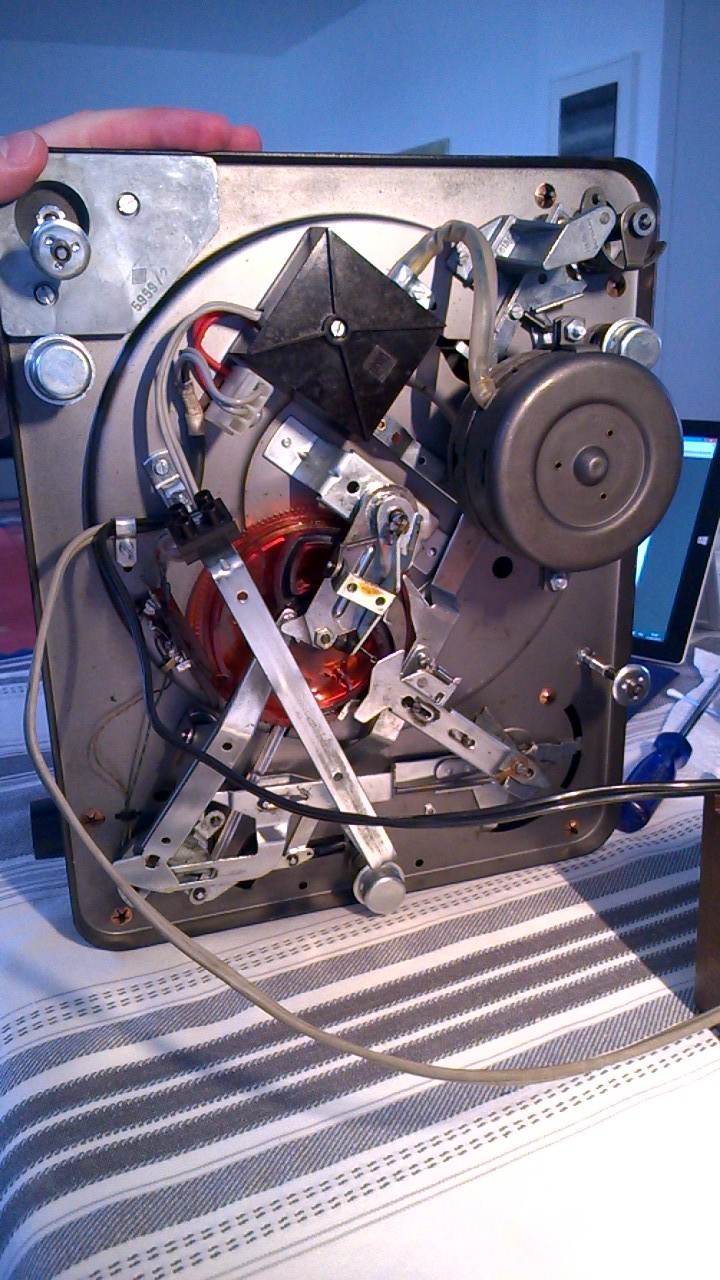

Mécanisme intérieur

Mécanisme intérieur


[balvenie]

Bonjour,

Quel est l'intérêt du téflon ?
Avez vous utilisé du coaxial 50 ohms, 75 ohms ou autre ?
Merci pour votre éclairage.

[Klemp]

Quel est l'intérêt du téflon ?

Je ne vois pas l' endroit ou il est fait allusion au "téflon"

[balvenie]

Quel est l'intérêt du téflon ?

Je ne vois pas l' endroit ou il est fait allusion au "téflon"

PTFE = Poly Tetra Fluor Ethylène le nom scientifique du téflon .

[Klemp]

Oui tu as raison j' ai zappé

[LACOUSTE]

Bonjour Balvenie,

Pas d'intérêt particulier si ce n'est que ce cette gaine était la seule disponible chez le fournisseur pour isoler mon monobrin argent au bon diamètre. Et comme je n'ai pas d'avis négatif sur le PTFE...

Sur la question Coax : la structure en tant que telle est montée comme un coax, mais je n'avais pas besoin de blindage dans la théorie. Aucune idée sur le fait que ce soit du 50 ou 75 ohm, et je n'ai pas de moyen de le mesurer.
Question le 75 ohm est intéressant dans les liaisons numériques, non ?

Merci
Laurent

[balvenie]

Bonjour Laurent
A la première lecture j'avais pensé qu'il s'agissait de coaxial, mais non c'est un assemblage personnel astucieux.
Les impédances 50 et 75 ohms correspondent à des impédances d'antenne emission/réception et dans ce cas il faut que les impédances, sortie/entrée équipement, câble et antenne soient identiques. Ce sont aussi les impédances d'entrée/sortie des modules de puissance HF.
Pour le numérique je pense mais n'en suis pas certain qu'il s'agit bien de 75 ohms.

[Klemp]

Et la valeur capacitive de ce cable, de combien est-elle ?

Cette valeur conditionne complétement la réponse dans les hautes fréquences de la cellule que tu adapteras sur cette platine.

D' origine, sur cette Dual, le cable fait environ 250/300pF ... pour plus d' infos, relire ceci ..

Pour cette fonction, il ne faut pas choisir n' importe quoi.

[balvenie]

Je ne pense pas que la capacité influe en BF.
Pourquoi alors ne pas se poser la question de l'impédance de ce câble entre les impédances de la cellule et celle du pré ampli.
Si vous souhaitez creuser ce point vous aller mal dormir
quelques années

[Klemp]

Je ne pense pas que la capacité influe en BF.

He ben pourtant c' est le cas, d' ailleurs tous les constructeurs de cellules MM préconisent une charge capacitive bien précise pour attaquer un étage phono.

Pourquoi alors ne pas se poser la question de l'impédance de ce câble entre les impédances de la cellule et celle du pré ampli.

Relié à une charge de 47K ohms .. il n' y a pas grand risque .

Si vous souhaitez creuser ce point vous aller mal dormir quelques années

Je ne suis pas là pour me créer des insomnies mais pour renseigner au mieux les amateurs. Pas vous ...?

Et pour faire une corrélation entre 2 sujets actifs actuellement :

Si les adaptations par rapport au bras de lecture de la TD524 étaient correctes, on obtiendrait pas ce résultat :

Sujet: Electro-Voice CD35i "Baron"

On peaufine les réglages au niveau du médium et des aigus, on change la cellule de ma TD524 (V15 à M95ED) et là ça commence à être réellement bon … J'étais enfin en train de passer au cran d'au-dessus.

car la charge capacitive recommandée d' une Shure V15 IV est de 250pF (entre 200 et 300) et la M95ED de 450pF (entre 400et 500) ...

Cela signifie que la valeur capacitive du cable du bras de la TD524 doit se situer autour de 500pF.

De telles différences influent considérablement sur la courbe de réponse en fréquence de ces cellules.

Donc, ce n' est pas un paramètre à prendre à la légère quand on change de cable de bras ..
