DIY Focal + Philips

[capricorne]

Bonjour à tous ,

durant mon abscence , j'ai fait du ménage dans mon matériel
et j'avais entre autre une paire de Focal 7 C04-DBE (récupérées de Lauréate JMLab ) et des Philips AD 160 T8 (sauvés d'une inondations ).

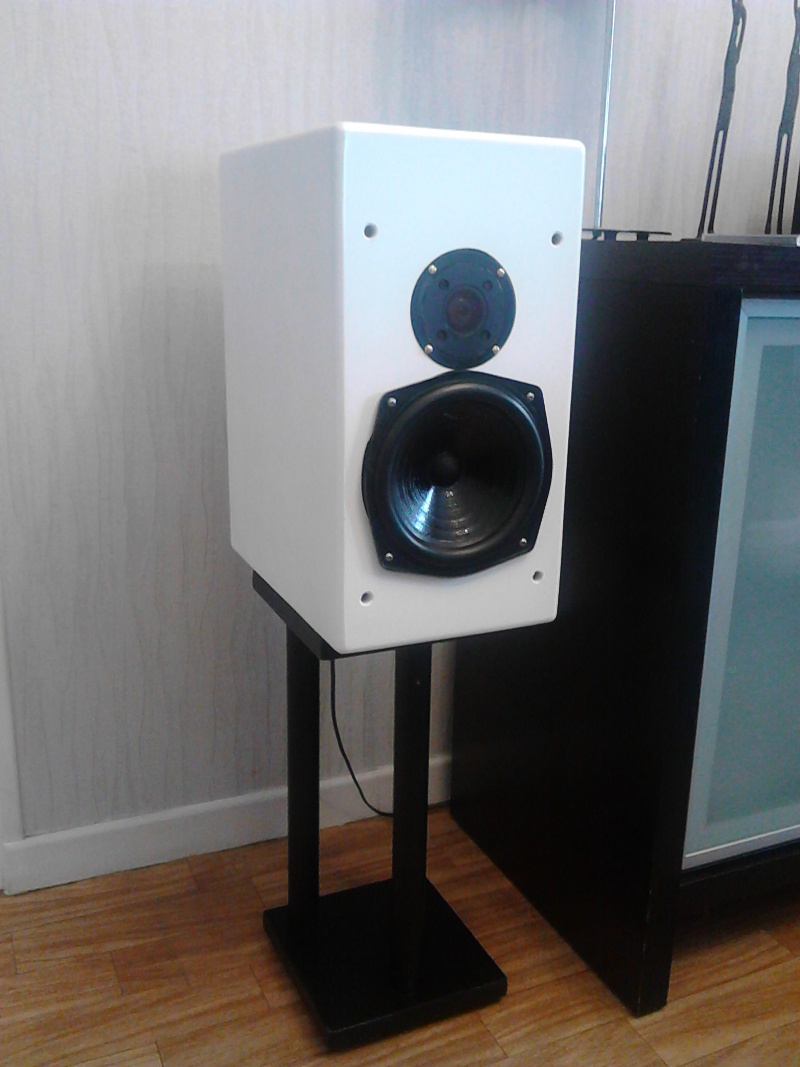

J'avais aussi une paire de baffles que j'avais fabriqué il y a quelques années ....

Comme c'est pour mettre dans mon atelier .....

Tout d'abord les baffles sont basées sur des Euridia 2000 parues dans le magazine LED ,
j'en avais parlé là :
viewtopic.php?f=88&t=12801&p=163569&hil ... ia#p163569
Seule différence mes façades font 40mm .


A la base j'ai utilisé le filtrage d'origine des Focal et des Philips .
Ça rendait un peu brouillon mais comme c'est pour mettre dans mon atelier .....

Et puis , on change un condo , une self , puis les essais se multiplient en changeant l'amortissement
et on arrive à quelque chose de fort sympa niveau rendu sonore .








[LeTOF]

Salut ,

Deux HP intéressant individuellement , pas étonnant que ça puisse être sympa ....

[capricorne]

Le Tof ,

j'ai oublié de parler du filtrage , j'ai coupé le Philips en 12 db/ vers 6000Hz
Le Focal est coupé pour une bobine vers 5000hz ( large-bande ) et ~ 300hz pour l'autre (bas-médium) ,
le tout en 6db/ .

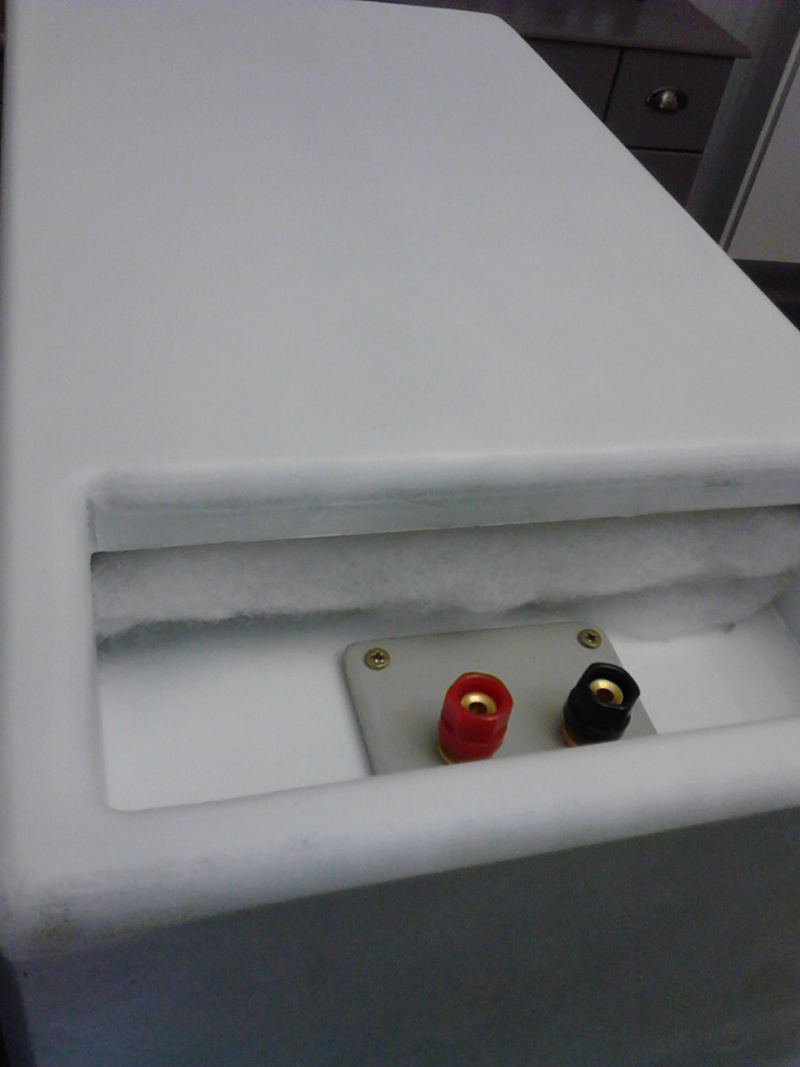

L'amortissement se résume a deux morceaux de laine de verre de 190x130x100
et du Dacron récupéré sur la Lauréate dans l'évent sur toute sa hauteur .
C'est fou le temps passé pour trouver le bon emplacement ...

Niveau rendu , enceintes à 50 cms du sol ,
les basses sont propres, percutants (si besoin ) si on prend soin de dégager les enceintes d'au moins 50cms du mur ar et des latéraux
sinon ça traine (évent AR ).

Le médium est trés bien , les voix passent avec clarté , je reconnais que c'est ce que je cherchais .

Les aigus pèchent un peu , je préférerait un plus détaillé et surtout qu'ils filent plus que ça scintille plus .
Je vais trouver un autre tweeter ,un de ces quatre, les différentes modifs de filtre n'améliore pas le filé ...

Bref , j'en suis assez content , c'est normal c'est moi qui l'ai fait .
Et tout ça pour terminer à l'atelier ................

[LeTOF]

Salut ,

As tu essayé une coupure un peu plus bas en fréquence sur le tweeter ??
Les philips sont pourtant de bon tweeters assez polyvalent , un poil juste en rendement avec le focal peut être ???

[dd83]

Je pense aussi que le tweeter démarre trop haut,le focal doit pas monter à plus de 4000Hz env.
Une fréquence de recoupement de 3500 à 4000Hz devrait ré-équilibrer ,le Philips donnera plus de présence en médium/aigu...
Quelle capacité lui as tu mis en série ?
Intéressant la charge,elle s'apparente au labyrinthe.....
Savez vous ce que donne ce Focal dans un plus grand volume?
Je possède aussi ces Lauréates avec un tweeter DW6x11 et l'envie me démange de les faire évoluer......

P1240227 [800x600].JPG (60.83 Kio) Vu 6427 fois

[capricorne]

Salut ,

As tu essayé une coupure un peu plus bas en fréquence sur le tweeter ??
Les philips sont pourtant de bon tweeters assez polyvalent , un poil juste en rendement avec le focal peut être ???

Salut ,

j'explique ma méthode complétement empirique .
Pas de logiciel de mesure , tout à l'oreille ......


Philips non branché , j'ai laissé le Focal en double bobine et large bande .
"quelques" essais pour déterminer la coupure haute du Focal .
"Quelques" essais (quantité et positionnement de l'amortissant ) pour pour que les graves me conviennent à peu prés .
Séparation des deux bobines et rebelotte pour les essais .
Branchement du Philips et on continue .

J'ai essayé le meilleur compromis .
Lorsque je coupe plus bas le Philips le médium aigu cache le reste , les voix sont "projetés " en avant , la contrebasse est loin
loin ...
Peut-ètre qu'il me faudrait compenser le rendement ?

Je pense aussi que le tweeter démarre trop haut,le focal doit pas monter à plus de 4000Hz env.
Une fréquence de recoupement de 3500 à 4000Hz devrait ré-équilibrer ,le Philips donnera plus de présence en médium/aigu...
Quelle capacité lui as tu mis en série ?
Intéressant la charge,elle s'apparente au labyrinthe.....
Savez vous ce que donne ce Focal dans un plus grand volume?
Je possède aussi ces Lauréates avec un tweeter DW6x11 et l'envie me démange de les faire évoluer......

P1240227 [800x600].JPG

Aucun souci pour le médium-aigu , il est trés présent .
Le filtrage du Philips est composé d'un condo de 2µf et d'une self de 0.25mH
Le passe haut du Focal est composé d'une self de 0.30mH (bas non filtré ) .
La coupure basse de la première bobine est composé de self de 3.6mH .

[dd83]

Le Philips doit avoir un rendement plus élevé,d’où cette impression de projection en avant.
Par simple curiosité,essaie en série une résistance de 2 à 4 ohms,puis filtrage par capa de 3,9µF et self de 0.4mH en //.
Mais vraiment pour sentir si différence,voire amélioration existe......
Enfin en dernier recours,nous avons chez nous un "Focalmaniaque" passionné.......

[capricorne]

dd

merci pour le conseil , j'essaye cela dés que possible et je te tiens au jus .

[bertrand010203]

Bravo pour l'enceinte !
La peinture est vraiment très propre , quelle est la marque que tu utilises ?
